产品说明

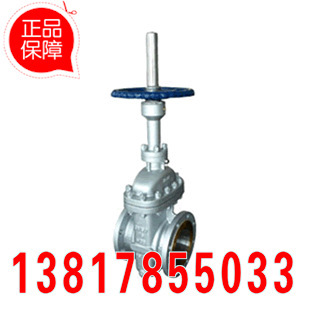

Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力 PN16~PN160，阀体材料为碳素钢（Z43WF-10C~160）、抗硫化处理碳素钢（KZ43WF-10C~160）的不带导流孔的平板闸阀。

产品性能参数

型号
PN
工作压力/MPa
适用温度/℃
适用介质

Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数

Z43WF-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43WF-10C~160				含硫天然气

返回页首

产品零部件材料

型号
材料阀体
阀杆
密封面
填料

Z43WF、KZ43WF 型 PN10~PN160 法兰连接单闸板平板闸阀零部件材料

Z43WF-10C~160	碳素钢	铬不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈
KZ43WF-10C~160	碳素钢（抗硫化处理）	抗硫化不锈钢	铬不锈钢+聚四氟乙烯	柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡胶圈

返回页首

产品外形及结构尺寸

DN
L
D
D1D2b
z×Φd
H
H1D0重量/kg

Z43WF-10C、KZ43WF-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）

50	178	160	125	100	20	4×Φ18	450	80	250	23
65	190	180	145	120	20	8×Φ18	550	95	300	40
80	203	195	160	135	22	8×Φ18	610	100	300	45
125	254	245	210	185	24	8×Φ18	798	132	350	95
150	267	280	240	210	24	8×Φ23	895	150	350	105
200	292	335	295	265	26	8×Φ23	1130	188	350	140
250	330	390	350	320	28	12×Φ23	1290	225	400	240
300	356	440	400	368	28	12×Φ23	1480	247	450	300
350	381	500	460	428	30	16×Φ23	1660	275	450	460
400	406	565	515	482	32	20×Φ25	1850	312	500	560
450	432	615	565	532	32	20×Φ25	2080	335	500	780
500	457	670	620	585	34	20×Φ30	2300	380	600	1050
600	508	780	725	685	36	20×Φ30	2680	445	800	1680
700	610	895	840	800	40	24×Φ30	3080	490	800	2250
800	660	1010	950	905	44	24×Φ34	3491	560	1000	4260
900	711	1110	1050	1005	46	28×Φ34	3897	610	1000	4260
1000	811	1220	1180	1115	50	28×Φ34	4317	715	1200	5540

返回页首

DN
L
D
D1D2b
z×Φd
H
H1D0重量/kg

Z43WF-16、KZ43WF-16 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）

50	178	160	125	100	16	4×Φ18	450	80	250	25
65	190	180	145	120	18	4×Φ18	550	95	300	42
80	203	195	160	135	20	8×Φ18	610	100	300	48
100	229	215	180	155	20	8×Φ18	700	114	300	55
125	254	245	210	185	22	8×Φ18	798	132	350	100
150	267	280	240	210	24	8×Φ23	895	150	350	115
200	292	335	295	265	26	12×Φ23	1130	188	350	150
250	330	405	355	320	30	12×Φ25	1290	225	400	260
300	356	460	410	375	30	12×Φ25	1480	247	450	350
350	381	520	470	435	34	16×Φ25	1660	275	450	500
400	406	580	525	485	36	16×Φ30	1850	312	500	610
450	432	640	585	545	40	20×Φ30	2080	335	500	970
500	457	705	650	608	44	20×Φ34	2300	380	600	1200
600	508	840	770	718	48	20×Φ41	2680	445	800	1850
700	610	910	840	788	50	24×Φ41	3080	490	800	2910
800	660	1020	950	898	52	24×Φ41	3491	560	1000	3600
900	711	1120	1050	998	54	28×Φ41	3897	610	1000	4950
1000	811	1255	1170	1110	56	28×Φ48	4317	715	1200	6160
