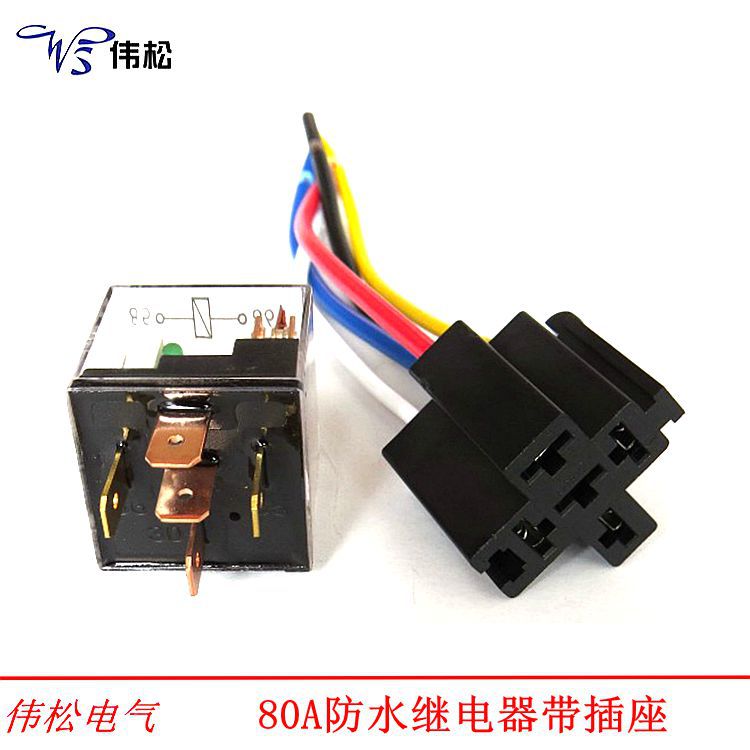

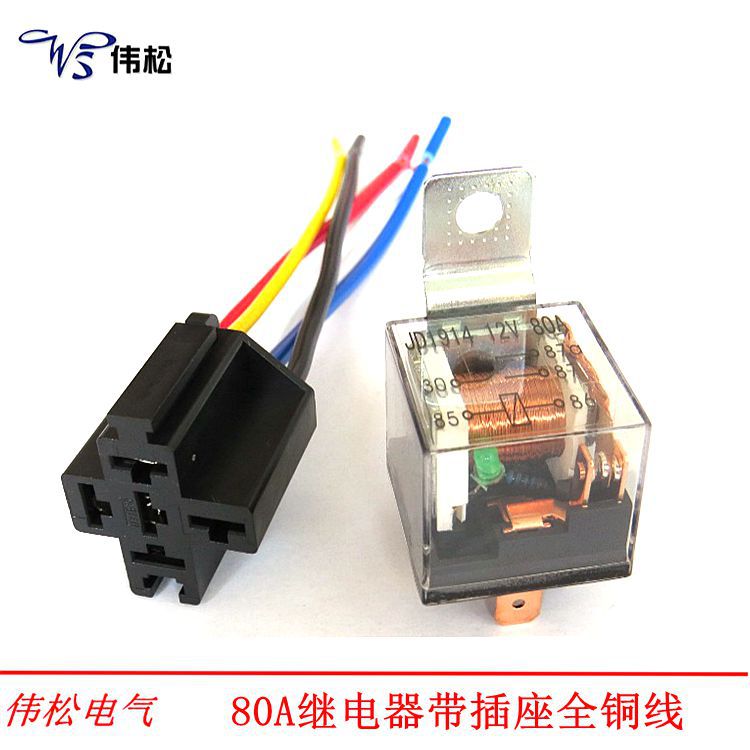

12V/24V80A汽车继电器配带线插座五脚带LED灯全铜脚防水继电器

点击图片查看原图

产品：	浏览次数：76812V/24V80A汽车继电器配带线插座五脚带LED灯全铜脚防水继电器
单价：	4.70元/套
最小起订量：	1 套
供货总量：	5964 套
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-07-19 13:54

详细信息

应用范围	汽车	货号	咨询客服	品牌	伟松
型号	JD1914	产品系列	汽车继电器	触点负载	80A
触点切换电流	80A	触点切换电压	7.8V	触点形式	转换
额定电流	80A	额定电压	12V四脚带插座,12V五脚带插座,24V四脚带插座,24V五脚带插座,12V常闭带插座,24V常闭带插座,12V四脚单个继电器,12V五脚单个继电器,24V四脚单个继电器,24V五脚单个继电器	防护特征	密封防水

undefined

额定电压：	12VDC	产品系列：	JD1914
额定电流：	80A	线圈功率：	1.8W
触点切换电流：	80A	触点切换电压：	7.8V
防护特征：	密封型	触点负载：	大功率
应用范围：	电磁	型号：	JD1914
品牌：	伟松	触点形式：	转换型

特性：
最大14V/40A负载
动作电压：≤8.0V
防尘结构

触点参数

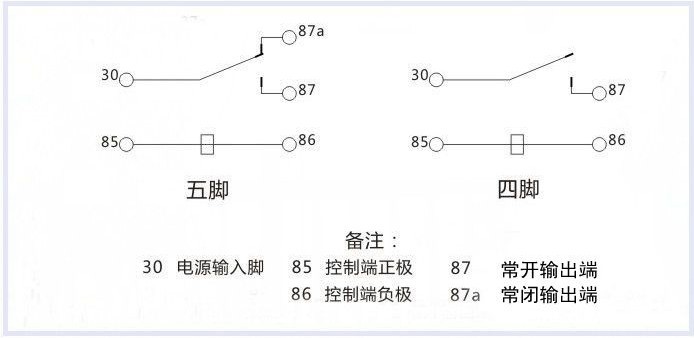

触点形式	1H(1A), 1Z(1C)
接触电阻	100mΩ (1A 6VDC)
触点材料	Silver Alloy 银合金
触点负载(阻性)	40 A 14VDC
最大切换电流	40 A
最大切换功率	640 W
最大切换电压	75 VDC
机械寿命	1×107次
电气寿命	5×104次

性能参数

绝缘电阻	100MΩ, 500VDC

介质耐压

触点与线圈间	750VAC 1min
断开触点间	500VAC 1min

动作时间

Max: 12ms

释放时间	Max: 10 ms

线圈温升(在额定电压下)

Max: 60℃

温度范围

-40℃～+85℃

冲击

稳定性	98m/s2
强度	980m/s2

振动	双振幅:1.5mm 10～55Hz

湿度

35%～85%RH

温度范围

-40% +85℃

引出端形式

印制板引出端和快速连接引出端

重量

封装方式

塑封型和非塑封型

线圈参数

额定线圈功率

1.6W 1.8 W

线圈规格表 1.6W

额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	20±10%
9	6.3	0.9	10.8	锕45±10%
12	8.4	1.2	14.4	80±10%
24	16.8	2.4	28.8	320±10%
36	25.2	3.6	43.2	720±10%
48	33.6	4.8	57.6	1280±10%

线圈规格表 1.8W

额定电压VDC	动作电压VDC	释放电压VDC	最大电压VDC	线圈电阻Ω
6	4.2	0.6	7.2	23±10%
9	6.3	0.9	10.8	51±10%
12	8.4	1.2	14.4	90±10%
24	16.8	2.4	28.8	360±10%
36	25.2	3.6	43.2	810±10%
48	33.6	4.8	57.6	1440±10%

产品标记

标记示例	JD2912 - 12VDC-1H S D H P
继电器型号	JD29: 带靠背 JD19: 无靠背
弹片形式	无: 簧片 12: 弹簧
线圈电压	6 9 12 24 36. 48VDC
触点形式	1H:一组常开 1Z:一组转换
封装方式	S: 塑封型无: 非塑封型
触点材料	无: AgSn02 D：AgCdO
线圈功率	(无) L: 1.6 W H: 1.8 W
引出端形式	无: 快速连接引出端 P: 印制板引出端 PCB
