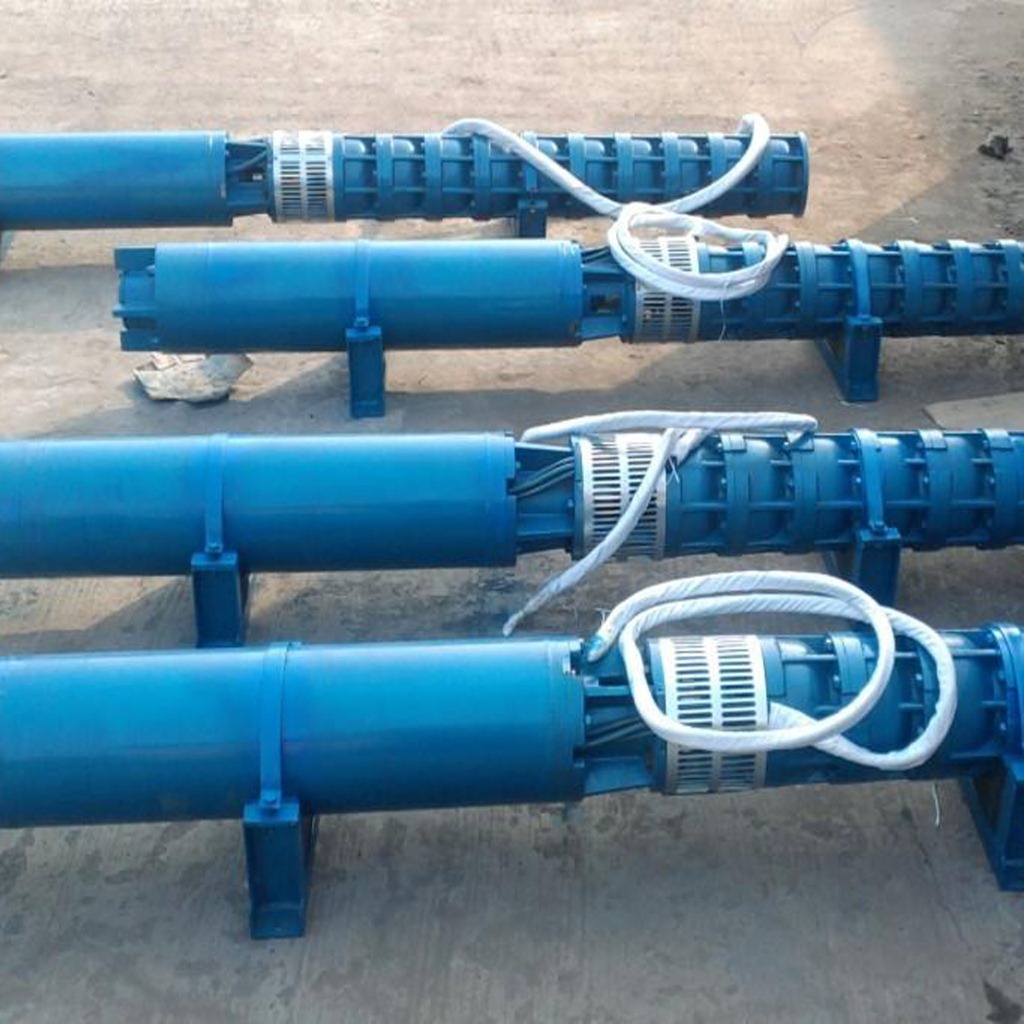

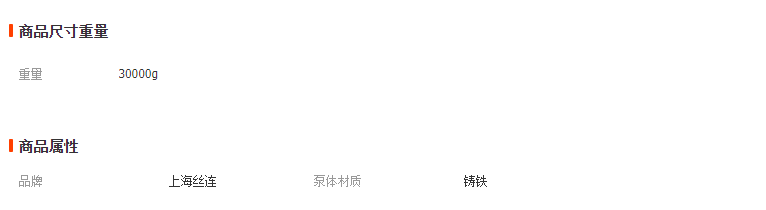

QJ型井用潜水电泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业供排水和高原、山区的人、畜用水。

该型泵油QJ潜水泵和YQS型潜水泵电机组成一体潜入水下进行工作。具体结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。

1、潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。（注：低扬程潜水泵不设逆止阀体）
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
4、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
5、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
6、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。

7、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。

一、安装前的检查与准备：
(1)、检查水井是否符合本泵使用条件，即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须采取相应措施，否则不能将泵下井。
(2)、检查供电设备及供电线路能否保证电泵正常运行。
(3)、电源电压和频率是否符合使用条件。
(4)、按装箱单位检查零部件是否安全，并熟悉安装使用说明书。
(5)、检查电气线路，控制和保护装置是滞合理安全可靠。
(6)、装备好各种安装使用工具竖立三角架和吊链（或其它吊装工具）要安全、可靠、使用方便。
二、安装
(1)、使用前电机内腔必须灌满清水防止假满，拧紧注水、放气螺塞、否则不准使用。
(2)、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎。
(3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
(4)、安装保护开关和起动设备，并检查电机内水是否灌满，然后上紧注水、放气孔螺栓，从泵体顶端灌水直至从进水节处流出瞬时起动电机(不超过1秒)，看电泵转动方向是否和转向标相同，若相反，调换电源接头即可，然后上好护线板、滤水网准备安装下井。
(5)、在泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落在井台上。
(6)、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井口上。
(7)、最后放上井盖，弯弯，闸阀出水管等。
(8)、每次连接法兰时要加胶垫，对正后紧固螺钉要对角线方向同时上紧，防止歪斜漏水。
(9)、电缆线要固定在输水管法兰上凹槽内，每节都用绑绳固定好，下井过程要小心，电缆不能当吊绳使用，更不要碰伤电缆。
(10)、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。
(11)、大口井等安装泵时严禁人员下井。
(12)、保护开关和起动设备应配有电压、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。
三、起动
(1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
(2)、检查三相电源线路，电压是否符合规定各种仪表，保护设备及接线正确无误后方可合闸起动。
(3)、起动后观察电流、电压是否符合规定范围，运转声音有无异常及震动现象发生，若不正常应及时找出原因处理解决。

1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。
2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行：
(1)、额定电压时电流超过额定值；
(2)、额定扬程下，流量较正常情况下降低较大；
(3)、绝缘电阻低于0.5兆欧；
(4)、动水位降至泵吸入口时；
(5)、电器设备及电路不合规定时；
(6)、电泵有突然声呼或较大的震动时；
(7)、保护开关频繁跳闸时。
3、要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。
4、每排灌期（2500小时）进行一次检修保护，更换损坏的易损件。
5、电泵的起吊与装卸：
(1)、拆开电缆，断离电源；
(2)、用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；
(3)、拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
(4)、取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；
(5)、放出电机同内充水；
(6)、水泵的拆卸：
用拆装拆手，左旋卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳，止回阀等。
(7)、电机拆卸：
依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。
6、电泵的装配：
装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。
(1)、电机的装配次序；
定子组装，下忖轴承座组装，转子组装。推力盘，左扣螺母，止推轴承组接，底座组装，上导轴承座组装，骨架油封，连接座。调整调整螺柱，使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
(2)、水泵的装配：
将轴和进水节固定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮、这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同3~3.5毫米垫片3~4处，然后均匀上好拉筋螺母，装上联轴器、泵轴、上好固定螺柱以及锁圈，用拆装筒将叶轮、锥形套固定在泵轴上，再装上导流壳，叶轮、这样依次装完上导流壳等。泵装好后松开拉筋螺母，取垫片，再把拉筋螺母均匀上紧，然后从联轴器处转 动电泵、转动必须均匀。
