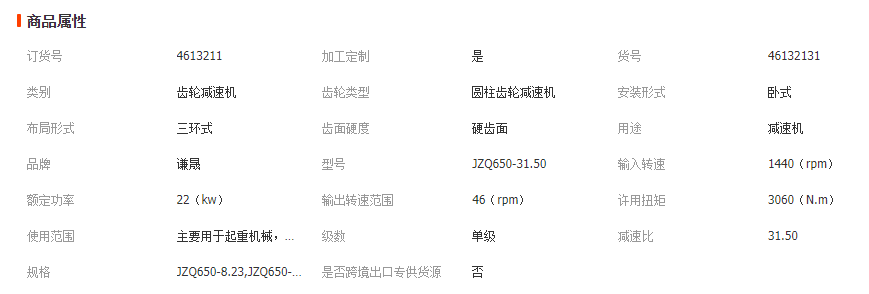

商品描述
销售客服联系方式：
罗小姐：13527723756
黄先生：13922729530
如需技术咨询或产品参数尺寸等，可随时联系我司业务人员。

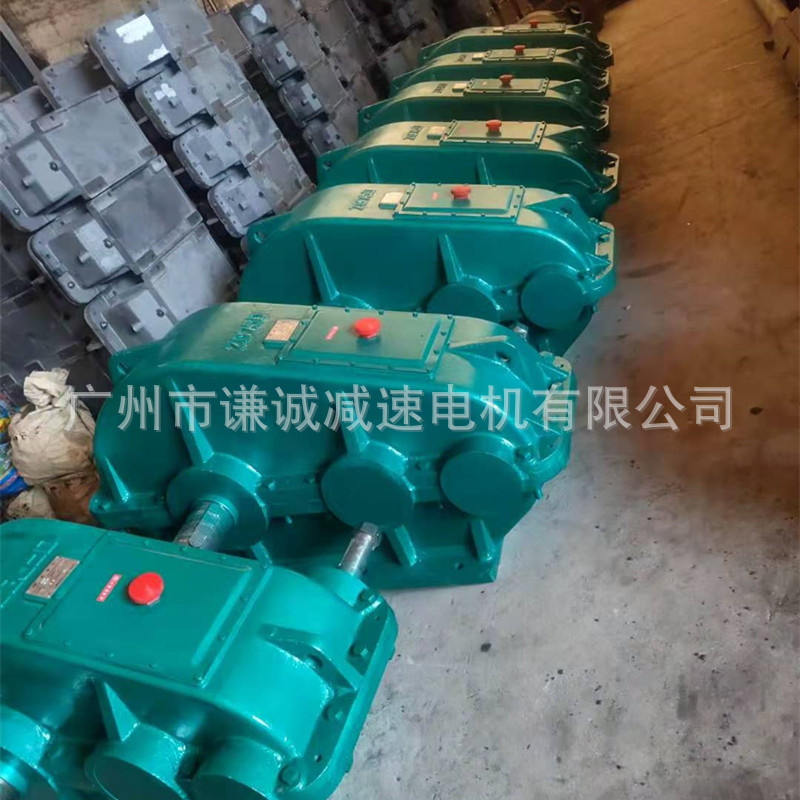

产品实拍
JZQ圆柱齿轮减速器应用说明
Jzq减速机主要用于起重机械，也可用在矿山机械，化工，轻工等通用设备上，同类型的起重机减速机主要应用于起重行业，其适用条件如下：
Jzq减速机使用条件说明
1、减速机齿轮传动圆周速度不大于4米/秒；
2、减速机高速轴的转速不大于1500转/分；
3、减速机用于正反两向运转；
4、减速机工作环境温度为-40℃到+40℃
Jzq圆柱齿轮减速机型号标记
JZQ-500-20-II-Z
(1) ZQ代表减速机型号
(2) 500表示总中心距（mm）
(3) 20为公称传动比
(4) II表示装配形式为II装，其他装配形式见：zq减速机的安装尺寸
(5) Z表示ZQ系列减速机的出轴是圆柱型轴端，此外还有十字块轴端（代号为F）、齿轮型轴端（代号为C、CA），具体尺寸见：ZQ系列减速机的安装尺寸
Jzq减速机型号示例
JZQ系列减速机总中心距为500mm，速比i=40.17（这里我们说的是实际传动比，zq减速机公称传动比与实际传动比对照见下表），装配形式为第II中，输出轴为C齿轮型，具体型号标记为：
JZQ-500-40-II-C
| 公称传动比 | 50 | 40 | 31.5 | 25 | 20 | 16 | 12.5 | 10 | 8 | |
| 实际传动比 | 48.57 | 40.17 | 31.5 | 23.34 | 20.49 | 15.75 | 12.64 | 10.35 | 8.23 | |
| 齿数 | 高速级 | 88/11 | 86/13 | 85/14 | 81/18 | 79/20 | 77/22 | 73/26 | 69/30 | 64/35 |
| 低速级 | 85/14 | 85/14 | 83/16 | 83/16 | 81/16 | 81/18 | 81/18 | 81/18 | 81/18 | |
注：ZQH减速机是Jzq减速机基础上把渐开线圆柱齿轮换成双圆弧圆柱齿轮，齿轮参数有所改变外，外形尺寸及承载能力均与ZQ型相同（详见：Jzq减速机的安装尺寸），此外还有ZQD型大传动比减速机是在Jzq减速机的基础上增加一档，形成大传动比减速机，时间证实双圆弧圆柱齿轮不仅寿命比渐开线圆柱齿轮长，而且能力大，强度高，齿面磨损小。
