西安绿盛电气自动化设备有限公司

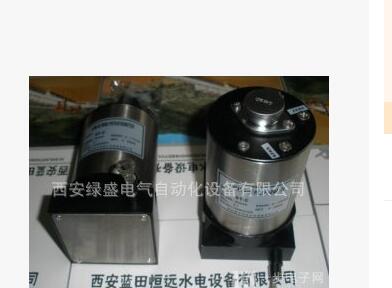

供应HDT-C导叶开度位移传感器HDT-C-M-5-I-500-U1技术报价

拉线位移变送控制器 HDT-C-M-5-I-500-U1 5个继电器,量程500mm,一体化显示,4~20mA输出,24V供电主要技术参数
大量程:0~1300mm
测量精度:小量程:0.2%FS
拉线拉力:≥0.3KG
拉线材质:316L 不锈钢
拉线线径:Φ0.5mm(多股绞线)
输出方式:4~20mA
输出负载阻抗:<1000Ω(电流输出方式)
显示范围:-1999~9999
分辨字:±1 字
接点数量:1~8 个
出线方式:航空插座或菲尼克斯端子
接点容量:2A/250VAC,5A/30VDC
工作电压:DC24V
绝缘阻抗:100VDC 时,100MΩ
重复性误差:±0.15%FS
适用温度:-25~80℃
密封等级:IP65

测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级。
特点
机座号：有效行程2250mm，
线性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS；
重复精度：0.01%FS～0.005%FS；
产品型式：电流型（4～20mA；或20～4mA）；
电压型（0～10Vdc；或10～0Vdc）
电阻型（0～5kΩ；或0～10?kΩ）；
脉冲型（一般3600～5000?ppr，incremental）
固定螺丝：M4mm；
安装方式：支架(两个)
有效寿命：500万次往复行程；
保护等级：IP67
供电电压：24VDC(脉冲型供电电压：5~24VDC)
产品本体安装：
安装支架孔距离：28±0.5mm
两个支架之间距离：建议在40～55mm之间
安装螺丝：M4
牵引螺丝安装：M6
