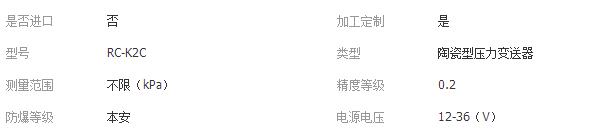

型号：RC-K2C加强抗变频器干扰系列量程：（用户自定）

输出：4-20mA                      精度：0.2级

尺寸：19×40.5mm

电源：+12VDC~+36VDC

特性：采用本安型设计，具有电源反极性保护，断线保护过电流保护（保护值 25±2mA），非线性补偿。为传感器提供电流或电压激励，适用于各类桥接传感器，传感器满度输出应大于3mV。

备注:输入可配套扩散硅，陶瓷压阻，应变片等压力传感器。







RC-K2/K2C系列



      ——压力变送器电流放大板



一，  概述



RC-K2/K2C系列压力变送器放大电路板主要配套于微小型压力变送器壳体（直杆型/棒状/L型）。该电路板采用新型设计思路，加强线性优化，抗（变频器）干扰等处理。使得变送器在使用过程中稳定性大大提高。目前已被广大压力变送器厂家使用。



二，  性能指标



适用性：扩散硅、陶瓷压阻、应变式传感器芯片（用户自选）



输出信号：4-20mA 二线制



供电电源：24V DC （12-36V）



外形尺寸：19×38.5mm



抗干扰：普通型（K2），加强型（K2C）



三，接线图：



四，接线说明



E＋ —— 电源＋ 24V DC           E－ —— 电源－ 0V 4~20mA输出



V＋ —— 传感器电源＋           V－ —— 传感器电源－



S＋ —— 传感器信号＋           S－ —— 传感器信号－



Z  —— 调零电位器             S   —— 调满电位器
