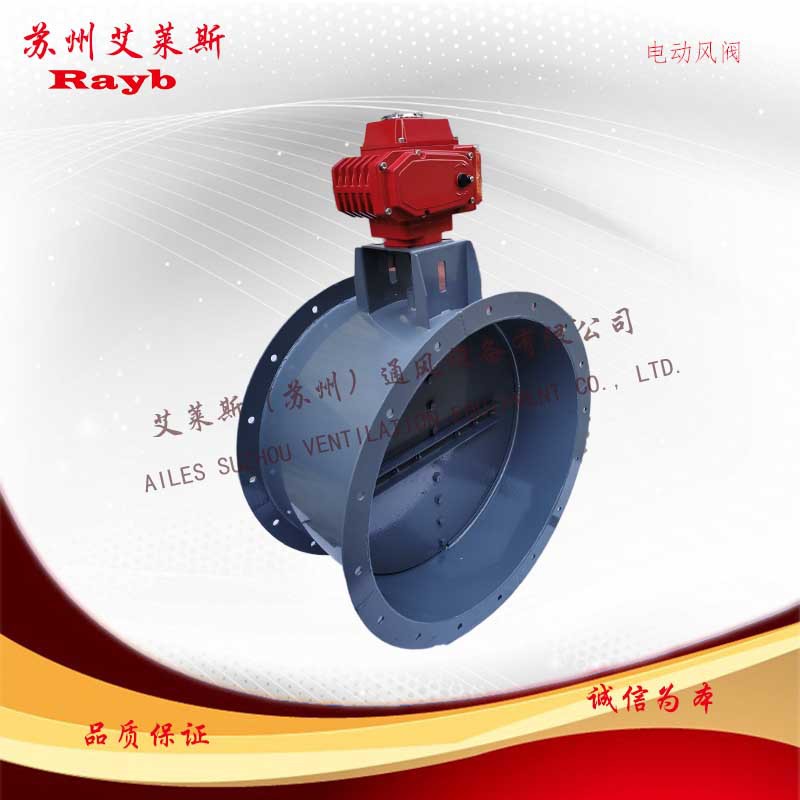

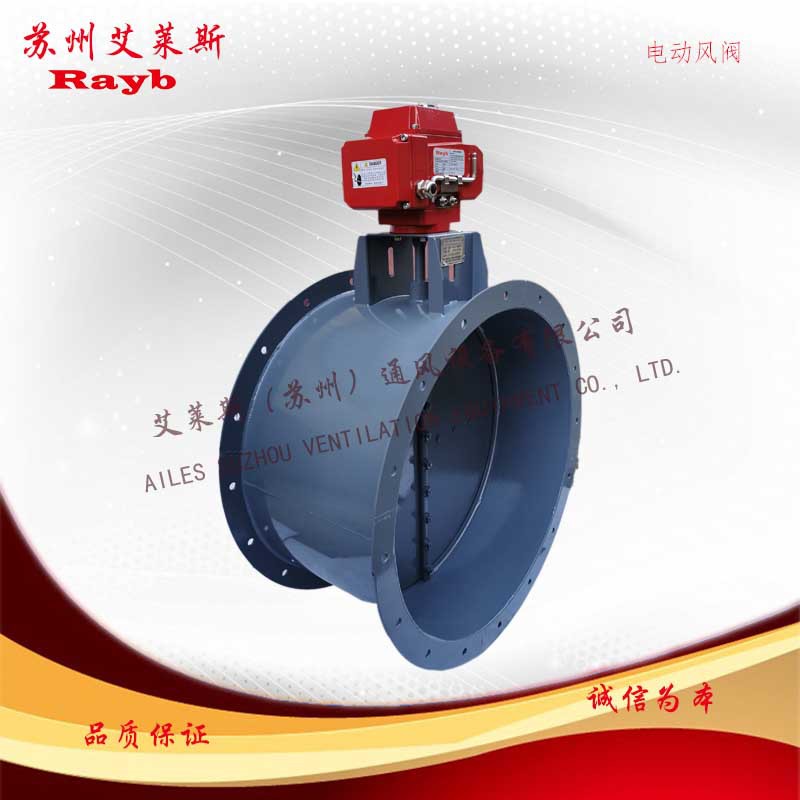

                                                                       RAYB电动风阀
技术参数
电动执行器选配：RAYB
作用形式：普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制AC24等）  50/60Hz
防护等级： IP67
功能选项（可选）
防爆型：防爆等级：dⅡBT3/T4
信号反馈：有源信号、S无源信号
带加热器：可在潮湿环境中干燥执行器内元件（可选）
手动功能：电动执行器带有手动开阀、关阀功能
调节型：输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
风阀，即风量调节阀，是工业厂房、民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件，一般用在空调，通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。
★风量调节阀参数
公称通径：300*500
工作温度：-10℃~55℃
相对湿度：95%
流量特性：等百分比
有效通风面积：≥80%
最大工作静压：5000Pa
流入速度：20M/S
全程工作时间：35s~45s
全开状态阻力系数：≤1
泄漏率：风阀两侧静压1000pa，
            且风速为10M/S时，
            空气泄漏率为≤0.5%
噪音：≤45dB（A）
材质：碳钢/镀锌钢板/铝合金/不锈钢
驱动方式：手动、气动、电动可供选择
说明：与风管连接，调节风量大小，操控方便，手动风量调节。
★风量调节阀的特点
（1）接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
（2）在通风、空气调节、空气净化系统中作为调节阀。
（3）通过试验测定，风量调节阀的气密性好，其相对漏风量在5％左右，调节性能好。
（4）防腐性能强，使用寿命长
★风量调节阀结构特征
风量调节阀阀体构架用2毫米镀锌板冷轧成型后,以二氧化碳气体保护焊接或由普通Q235板加工焊接而成；叶片用1毫米镀锌板冷轧为瓦楞形，两片合成点焊插方轴，或2毫米G235钢板冷 压成形，单片冲孔插方轴或焊圆轴。
★风量调节阀适用范围
广泛用于工矿、民用建筑暖通空调系统，对空气流量进行精确调节，是实现各种环境下控制通风模式的关键设备之一。
