简介

■机械寿命达2,000万次以上(采用独有的双弹簧结构)

■高精度(最大M.D.=0.1mm )

■高密封性、耐油、IP67。采用O形密封圈、一体成形隔膜密封。

■小型、省空间。可进行连续紧密安装。

■还备有UL/C-UL/CE/CCC标志产品



SL1系列限位开关规格对照表

外部规格	标准规格	NECA C 4508/JIS C 8201-5-1/IEC   60947-5-1
	取得认证规格	UL 508/CSA C22.2 N0.14/EN   60947-5-1/GB14048.5-2001 但是，高耐油·耐热型除外
构造	接触形式	C(参见单刀双掷SPDT的接触形式）
	接点形状	标准负载型:银铆钉接点 微小负载型:镀金铆钉接点
	端子形式	M3附带齿垫圈的连接小螺栓
	保护结构	IP67(IEC 60529, JIS C 0920)
	使用环境污染度	污染等级3(EN 60947-5-1)
电气性能	电气额定值	银接点     AC-15:3A-250V     AC-12:5A-250V     DC-12:2A-48V 镀金接点     AC-12:0.1A-125V     DC-12:0.1A-48V
	额定频率	45至65Hz 及d.c.
	绝缘电阻	同极端子之间:100MΩ以上 各端子和非导电金属之间:100MΩ以上
	额定绝缘电压(Ui)	250V *各端子和非导电金属间的耐电压为2,000Vac(45~65Hz、5秒、漏电流1mA)。
	接点间耐电压	1,000Vac(50/60Hz、1 分钟、漏电流 1mA)
	额定脉冲耐电压(Uimp)	2,500V
	开关过电压	类别Ⅱ（IEC 60204-1)
	初期接触电阻	银接点：50MΩ以下(6~8V   dc、通电电流1A,降压法测定） 镀金接点：100MΩ以下(6~8Vdc、通电电流0.1A，降压法测定） 缆线的导体阻抗:25.1MΩ/m
	接点最小容许负载	银接点：5mA-24V dc、10mA-12V dc     镀金接点:5mA-5V dc
	额定通电电流	银接点:5A 镀金接点：1A (温度上升值在65°C以下）
	短路保护装置	M10A(IEC 60127 )(TUV ) 银接点:速断保险丝10A /金接点:速断保险丝3A(CQC )
	额定条件下的短路电流	1,000A(功率因数0.5~0.7)
机械性能	执行机构强度	O.F·的5倍(动作方向1分钟）
	端子强度	0.6N_m的紧固强度下可承受1分钟以上
	耐冲击	300m/s2、自由位置及动作限度位置处接点开离在1 ms以下(NECA C 4508)
	耐振动	双向振幅1.5mm,连续2小时 自由位置及动作限度位置处接点开离在1 ms以下(NECA C 4508)
	容许动作速度	0.02mm/s~0.5m/s 但是、SL1-B系列为0.02mm/s~0.25m/s
	机械动作频率	120次/min以下 但是，耐寒·耐候型/高耐油·耐热型在60次/min以下
寿命	机械寿命	2,000万次以上 但是，SL1-B系列在200万次以上 耐寒·耐候型在100万次以上 高耐油·耐热型在200万次以上 O.T.在规格值的70~100%
	电气寿命	标准负载型：200万回以上(1A-125Vac) 30万回以上(5A-250Vac、2A-48Vdc、5A-30Vdc) 微小负载型：500万回以上(0.1A-125Vac、0.1A-48Vdc)
环境条件	使用环境温度	标准型 ：-10~70°C 耐寒·耐候型：-50~70°C 但是、SL1-B为-30~70°C、SL1-P为-40~70°C 高耐油·耐热型：0~120°C
	使用环境湿度	98%RH以下
推荐紧固扭矩	本体	1.3~1.7N·m(M4内六角螺栓）
	端子螺栓	0.4~0.6N·m(M3附带齿垫圈的连接小螺栓）
	面板锁紧螺母	4~6N·m(M14六角螺母）



SL1系列接近开关型号对照表

执行机构		基本型号	选购件
			微小负载型	耐寒耐候型	耐寒耐寒+微小负载型	耐高温高耐油型
名称	形状

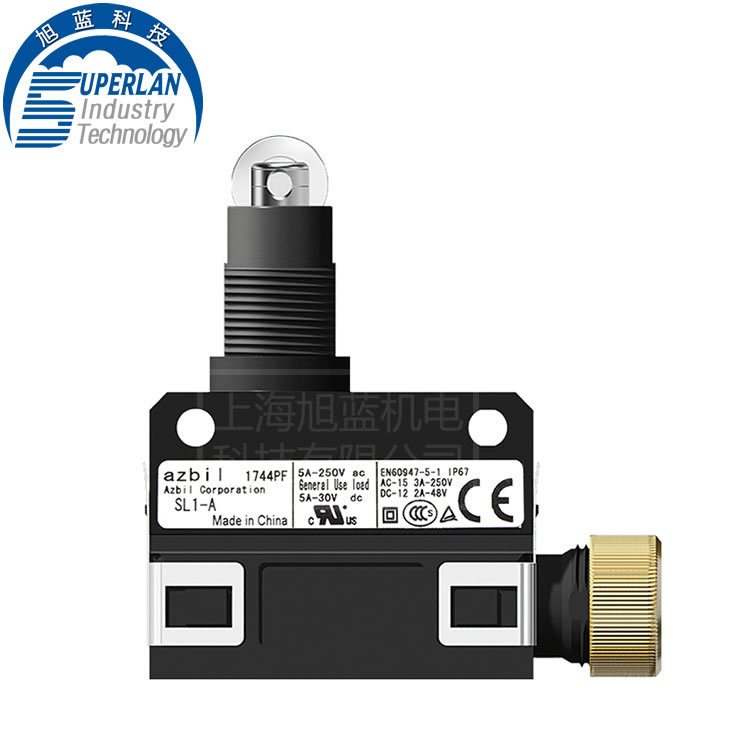

滚轮柱塞型		SL1-A	SL1-AK	SL1-AL	SL1-AKL	SL1-AV
密封护套滚轮柱塞型		SL1-B	SL1-BK	SL1-BL		SL1-BV
交叉滚轮柱塞型		SL1-D	SL1-DK	SL1-DL	SL1-DKL	SL1-DV
长滚轮柱塞型		SL1-E	SL1-EK	SL1-EL		SL1-EV
柱塞型		SL1-H	SL1-HK	SL1-HL	SL1-HKL	SL1-HV
短滚轮连杆型		SL1-P	SL1-PK	SL1-PL	SL1-PKL	SL1-PV
