超声波液位变送器非接触式

• 液位测量，最大10米
• 多种语言菜单引导操作
• 干扰回波滤波器
• 多种功能（模拟、在线校正、可编程的贮罐形
状等功能）

8175型为非接触式液位变送器，包括超声波传感器和带信号转换和数字显示的电子模块两部分。具有一体式和分体式，分体式的电子模块为面板式或墙装式。
带继电器输出选项的8175可以提供报警信号和控制自动灌装或排放。
该变送器适用于测量敞口或密闭容器中的各种液体，偶尔也可用于固体（取决于角度）。

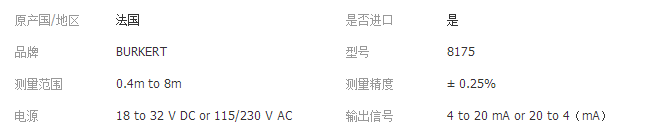

技术参数
测量范围 适用于液体
一体式 0.3 m to 10 m
分体式 0.1 m to 7 m
测量精度 测量范围的± 0.25%
分辨率 ± 3 mm
盲区 距传感器底部30cm
频率 50 kHz
脉冲速率 8 脉冲/秒
全波宽度 8°锥形
电源 18 to 32 V DC or 115/230 V AC
电流消耗 ≤ 200 mA
电流方向 电流进或电流出
输出信号（可反向） 4 to 20 mA or 20 to 4 mA
报警显示 22 mA
继电器输出（可选） 2个继电器（3A），开关点可自由设置
负载 ≤1300 Ω at 32 V, ≤1000 Ω at 24 V, ≤550 Ω at 18 V
电源或信号故障时 继电器触点断开
安全的开关位置 （常开触点功能）
电气连接 G 1/2, M16×1.5，M20×1.5
显示器 8位字母数字LCD显示，高度9mm
液位显示 可选 cm, m, inch, feet
容积显示 可选 l, m3, US gal or Imp gal
操作 3个按键
保护 操作部件由带铰链的透明盖密封保护
介质温度 -40 to +80 °C
环境温度 -20 to +60 °C
湿度 Max. 80% non condensated
温度补偿 可根据超声波通道中的气体介质编程
压力范围 ≤ 2 bar at +25 °C
材质
传感器 PVDF
一体式和面板式变送器壳体 20%玻璃纤维加强PC
墙装式变送器壳体 ABS
密封 FPM
防护等级 IP 65
安装

8177型是一款非接触式超声波液位测量仪，用于开放或封闭式容器中的连续液位测量。适用于几乎所有工业领域的液体和固体，尤其是在水处理和污水处理方面。
