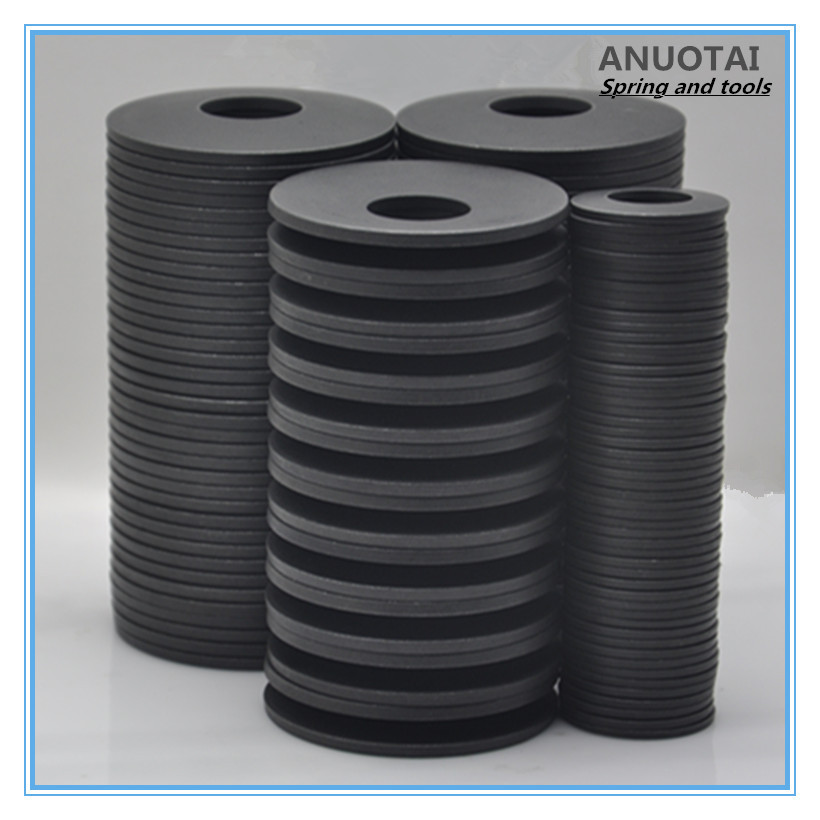

碟形弹簧
碟形弹簧（Discsprings）其形状为圆锥盘状，适用于安装空间小，而且需要大负荷之重机械或者模具。目前欧美、日本等先进国家的工程师在机械元件上，已将碟形弹簧大量应用。除了安全性能考量，也取代原先传统螺旋弹簧使用空间和负荷有限及压缩行程过大等缺点并提高机械之性能。
特性：1，选程短、负荷重；2，所需空间小；组合使用方便；3，维修换装容易4，经济、安全性高；5使用寿命长。
主要应用：轧机，高压开关操纵机构，阀门，工程机械，盘式制动器，机床主轴。
1．耐温范围： -180~600℃ MUBEA碟簧；
2.特点
◇热胀冷缩导致预紧力松弛由于螺栓、法兰等连接件热胀冷缩的速度不一样而导致的预紧力反复改变，高温碟簧使预紧力保持稳定不变，防止螺栓疲劳和垫片失效。
◇介质压力变化导致预紧力松弛碟簧可以补偿因介质压力变化而引起的预紧力改变，防止螺栓和垫片失效。
◇机械振动导致预紧力松弛碟簧的回复力能有效平衡机械振动而造成的螺栓松动，确保设备持久可靠。
3.材质德国进口合金钢
4.应用设备
◇ 钢厂电炉、轧机、飞剪、摆剪、双面剪等。
◇ 电厂的高压开关、高温加热器等。
◇ 石化的换热器、压力容器、反应器等。
◇ 管线法兰、高压阀门等。
◇ 泵、风机、离心机的法兰和地脚螺栓预紧。
标准：碟形弹簧执行DIN2092设计标准和DIN2093制造标准。
材质：INCONEL718 51CrV4 X22CrMoV121 17-7PH 。
碟形弹簧
1、 碟形弹簧型号： P N 1801 57,尺寸为200x 102x5.5,t’ =5.3 ,lo=7。
2、 内导向元件的整个长度方向及与弹簧相接触的所有元件均需做硬化和抛光处理， 抛光表面粗糙度Ra＜ 3. 2um， 硬度大于5 5HRC。
3、 弹簧与导向件之间都需要一定的间隙， 以保证润滑剂有充分的流动空间，从而确保导向正确。采用内导向，根据盘片内径102mm 得出的总导向间隙为1.0 mm， 即单边与导向件的间隙为0.5mm。如图a 所示: T=1.0 mm。
4、 安装时确保弹簧表面无任何划伤。弹簧表面的划伤会影响其疲劳寿命。
5、 弹簧必须在有油或者润滑剂的环境下使用。
