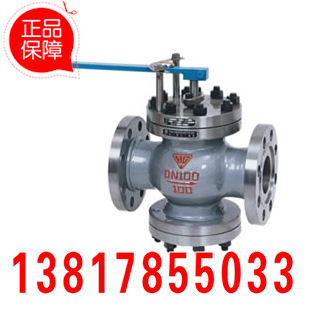

型号 T40H-40
因为阀门产品规格口径大小不同以及参数要求比较多无法准确计算实际单价，各各品牌的价格也不一样。亲在拍下前请和客服咨询价格。公司保证第一时间发货，急用可发顺丰运费到付，支持物流运输。全店价格都是随机设置的，并不是实际阀门价格，具体价格请电话联系。谢谢！公司统一规定付款方式全部以合同为主，对公汇款公司账号，不开票汇公司指定个人卡账号。定做的阀门不支持退货。请各位采购商注意！24小时服务热线：17621900865prefix = "o" ns = "urn:schemas-microsoft-com:office:office"
产品说明
T40H-40、T40H-100 型给水回转式调节阀：适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。给水回转式调节阀的回转启闭角度为 60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作。
产品性能参数
型号PN
工作压力/MPa
适用温度/℃
适用介质
| T40H-40 | 40 | 4.0 | ≤200 | 水、蒸汽 |
| T40H-100 | 100 | 10.0 |
返回页首 ⇑
产品零部件材料
型号材料阀体
阀座
阀瓣
拔杆
阀杆
紧固件
填料
| T40H-40 | 优质碳素钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 铬不锈钢 | 优质钢 | 柔性石墨 |
| T40H-100 |
返回页首 ⇑
产品外形及结构尺寸
DN最大流通面积/cm2L
H
D
D1D2D3b
f
f1z×Φd
| 50 | 1.89 | 230 | 245 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4×Φ18 |
| 65 | 2.72 | 290 | 250 | 180 | 145 | 120 | 1140 | 22 | 3 | 4 | 8×Φ18 |
| 80 | 6.4 | 310 | 255 | 195 | 160 | 135 | 121 | 24 | 3 | 4 | 8×Φ18 |
| 100 | 8.4 | 350 | 280 | 230 | 190 | 160 | 150 | 26 | 3 | 4.5 | 8×Φ23 |
返回页首 ⇑
DN最大流通面积/cm2L
H
D
D1D2D3b
f
f1z×Φd
| 50 | 1.27 | 300 | 250 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4×Φ25 |
| 80 | 5.5 | 380 | 255 | 230 | 180 | 150 | 121 | 34 | 3 | 4 | 8×Φ25 |
| 100 | 15 | 400 | 288 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8×Φ30 |
| 150 | 19 | 450 | 340 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12×Φ34 |
| 200 | 55 | 710 | 455 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12×Φ40 |
