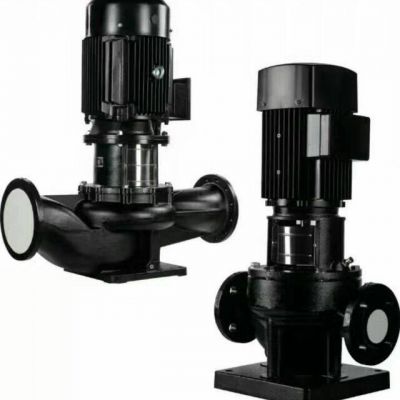

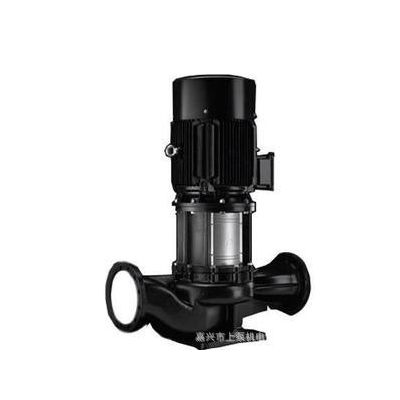

TD125-40G/4SWGRB防爆管道泵,三相,叶轮铸钢 TD125-40G/4SWGRB防爆管道泵安装条件 产品有不同的安装要求，具体的安装要求如下:
1、 系统管路具有支撑泵的能力，2.2kW以下(包括2.2kW)电机的泵可以直接悬置于管道中;系统曾路不具有支撑泵的能力或泵电机功率大于2 2kW时，泵必须安装在支架或底板上。
2.对于配套2.2kW以下(包括2.2kW)电机的系可以安装在水平或垂直于管道的位置上;对于2.2kW以上电机的泵只能安装在垂直于管道的位置上。 3、泵的安装，要保证泵在使用时系统管路的张力不应传递到泵体上。
4、 为了保证电机的正常运转，泵要安装在保证有足够冷却的环境条件下，且冷却空气的温度不能超过40C。
5、 如果泵安装在户外，必须配置合适的外罩以防止电器元件进水或凝露。
3、 为了方便对泵的检查和维修，在泵的上、下方必须留有足够的空间。泵电机小于5.5kW时最小留300mm;泵电机大于5.5kW (包括55kW )时最小留1000mm。(图2-B)
7、 为了防止噪音和振动，保证获得最佳运行效果，泵在安装时要采用减振底座。一般采用水泥底座，底座的重量应该是大于或等于1.5x泵重量。(图2-C)
8、 为满足客户的不同需要，TD32~-TD150产品分为带底板和不带底板两种。(底板尺寸见附件) TD125-40G/4SWGRB防爆管道泵性能参数：流量：160立方米/小时；扬程：40米；转速：1480转/分钟;电机功率：30KW. TD125-40G/4SWGRB防爆管道泵适宜在清洁、稀薄、非侵蚀、非易燃易爆，且不含有任何可能对泵造成机械或化学损害的固体颗粒和纤维的液体中使用。具体对液体要求及应用如下表2;而在液体粘稠或密度较大情况下使用时会造成泵特性曲线的下降和能耗的增加。 液体温度: -15C~ 110C 最大工作压力:常规型为PN12巴;特殊型为PN16巴。 TD125-40G/4SWGRB防爆管道泵型号含义为：TD-----------------管道循环泵;125----------------------吸排口的额定直径DN为125毫米(mm);40-------------------额定扬程为40米(m);G--------------------新一代；4--------------------电机极数;S------------------三相；W------------------50HZ；G------------------叶轮铸钢；R------------------高温高压型；B------------------防爆电机. TD125-40G/4SWGRB防爆管道泵配有标准电机和机械密封。此类产品的结构与相近类型产品相比，更不易受到泵送液体中杂质的影响。 产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。所有泵采用创新式便拆式机械密封，更换机械密封无需拆卸电机。 TD125-40G/4SWGRB防爆管道泵产品结构 TD125-40G/4SWGRB防爆管道泵采用电机与泵可分离式结构，泵部分设计为可拉出形式。所有的该类产品都配有标准电机和机械密封。电机为全封闭、风冷式标准电机。其主要尺寸符合JB/T8680标准。 TD125-40G/4SWGRB防爆管道泵泵体相当于一段管路。在泵进行维修时，可以用盲法兰将泵体封堵，从而不影响系统的正常运行。 TD125-40G/4SWGRB防爆管道泵的联接法兰尺寸符合GBT17241.6或IS07005-2/DIN2501标准中PN16时的有关规定。 TD125-40G/4SWGRB防爆管道泵的进出口直径符合有关标准尺寸。 TD125-40G/4SWGRB防爆管道泵的泵头是联接电机和泵的装置，其与泵体之间的密封件采用"0"形圈。 TD125-40G/4SWGRB防爆管道泵曲线条件
下列原则适用于性能曲线:
1、曲线容差符合ISO9906中，附录A; 2
2、所有曲线都基于3x380V，电机在恒速900pm. 1480rpm或1450pm的测量值: 三3、试验用介质为温度在20C，不含有任何固体杂质和空气的清水; X4、 泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机二6过载等; 二天
5、如果泵送液体的粘度或密度不同于水，则须对电机性能进行调整。 TD125-40G/4SWGRB防爆管道泵相关关键词：江门TD热水管道循环泵配件;宜春TD型管道循环泵;石嘴山TD型立式循环泵价格;滨州立式循环泵配件;吉林TD型冷却循环泵;海宁泳池循环泵配件;平顶山TD冷却水循环泵价格;南通TD型管道泵价格;朝阳热水管道循环泵价格;热水管道循环泵泵体 TD125-40G/4SWGRB管道循环泵;TD125-40G/4SWGRB管道泵;TD125-40G/4SWGRB冷却水循环泵;TD125-40G/4SWGRB冷却循环泵;TD125-40G/4SWGRB热水管道循环泵;TD125-40G/4SWGRB泳池循环泵;TD125-40G/4SWGRB立式管道泵;TD125-40G/4SWGRB立式管道循环泵;TD125-40G/4SWGRB立式循环泵;TD125-40G/4SWGRB管道离心泵;TD125-40G/4SWGRB水泵;TD125-40G/4SWGRB立式泵;TD125-40G/4SWGRB立式水泵;TD125-40G/4SWGRB型管道循环泵;TD125-40G/4SWGRB型管道泵;TD125-40G/4SWGRB型冷却水循环泵;TD125-40G/4SWGRB型冷却循环泵;TD125-40G/4SWGRB型热水管道循环泵;TD125-40G/4SWGRB型泳池循环泵;TD125-40G/4SWGRB型立式管道泵;TD125-40G/4SWGRB型立式管道循环泵;TD125-40G/4SWGRB型立式循环泵;TD125-40G/4SWGRB型管道离心泵;TD125-40G/4SWGRB型水泵;TD125-40G/4SWGRB型立式泵;TD125-40G/4SWGRB型立式水泵 TD125-40G/4SWGRB防爆管道泵;TD125-40G/4SWGRB防爆管道泵,三相,叶轮铸钢
