产地	湖北宜昌	是否进口	否	订货号	HYWP
加工定制	是	货号	工厂直供	品牌	宜昌慧诚.
型号	HYWP	精度等级	2.5	最大工作压力	0.6;1.0;1.6;2.5;4.3;6.4,10,20;30;4.;60（Mpa）

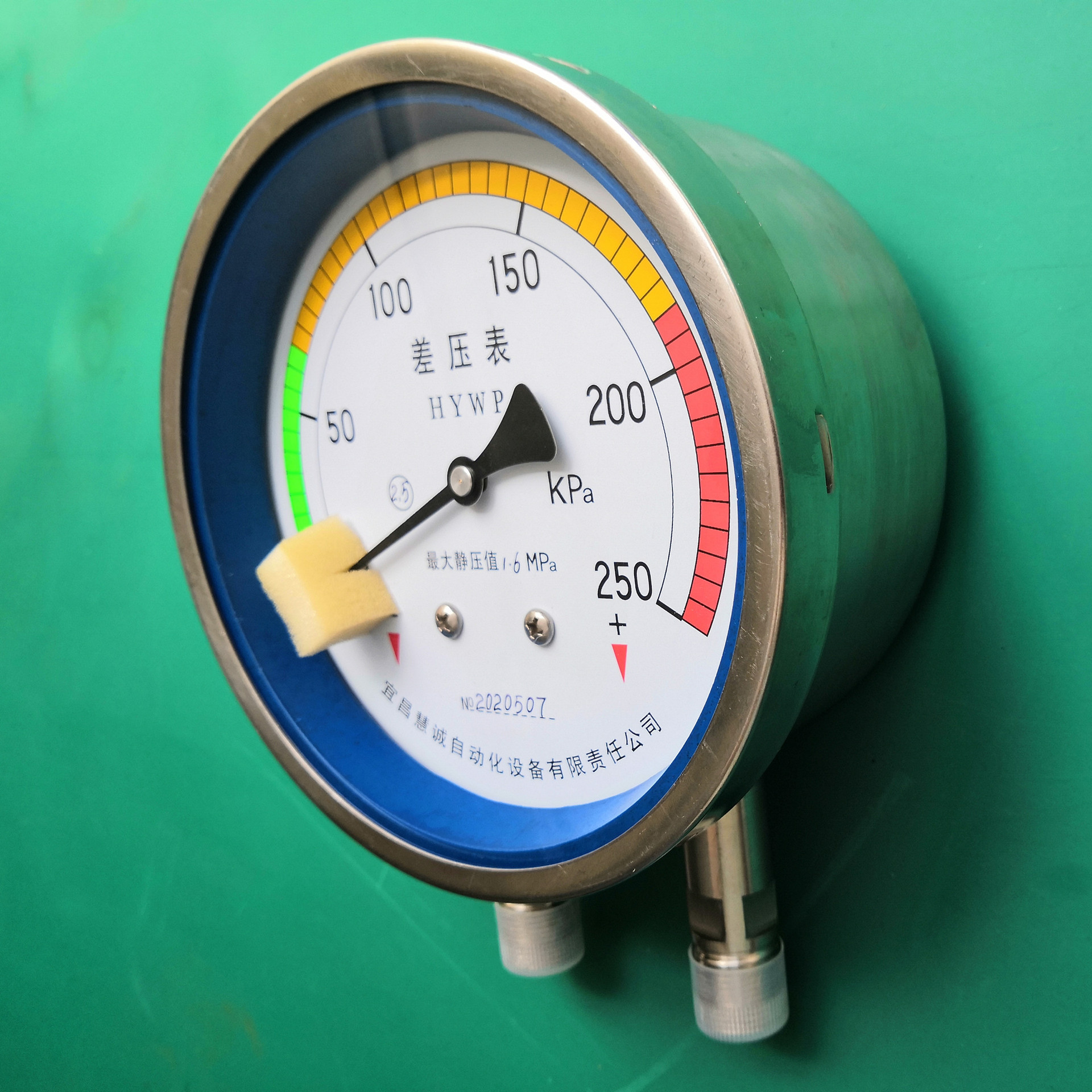

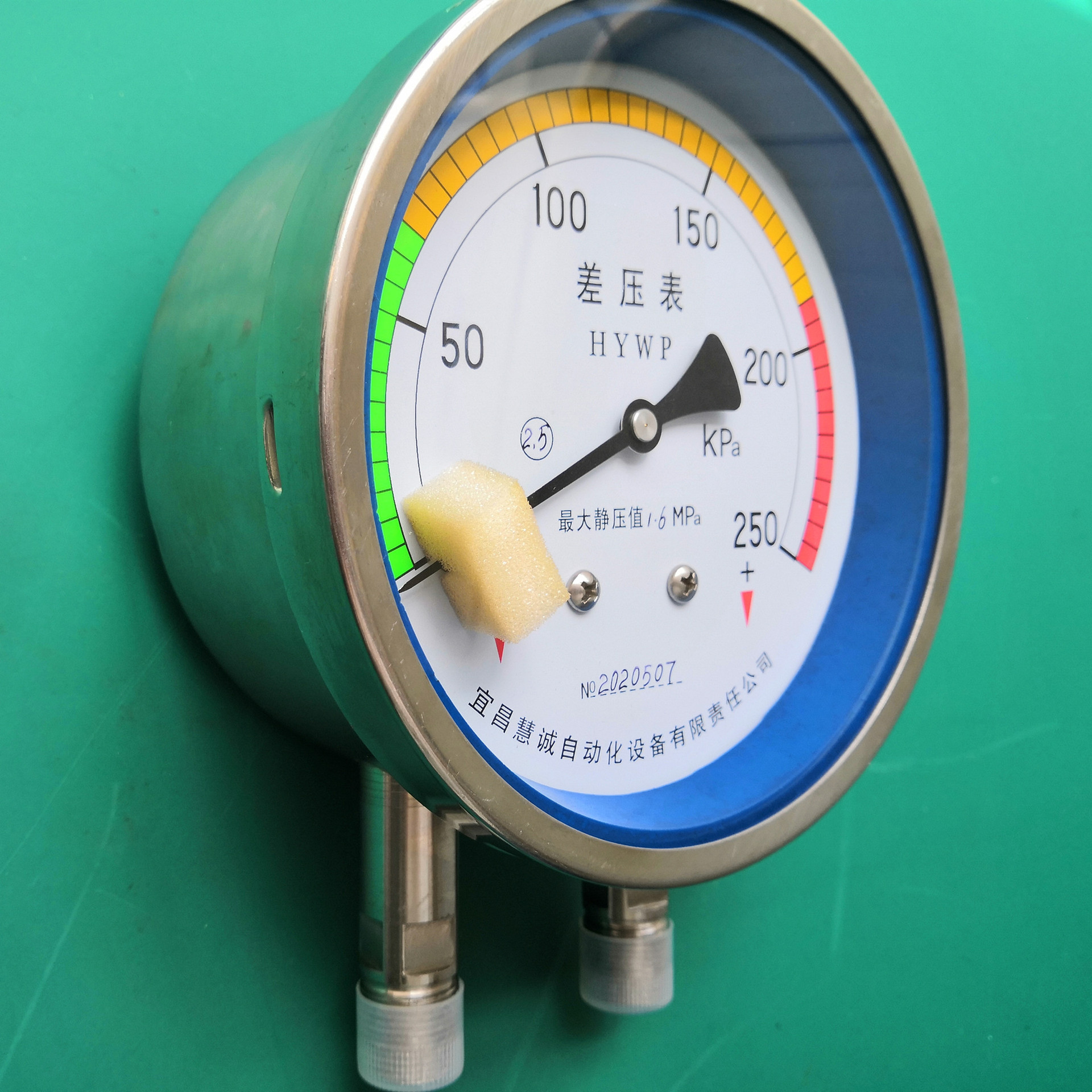

    宜昌慧诚自动化设备有限责任公司（详情咨询0717-6487246、13986784134）优价生产的HYWP系列差压计，压差计，差压表开关、差压表、微差压表、差压控制表、电接点差压表分为局部型结构和全不锈钢结构两类。来电、量大价格可电议。

本仪表是在吸收借鉴日本、德国同类仪表的基础上融入本公司的优化设计的精良差压仪表。按照用户需要，可做成普通型、工业标准型、抗振型、带电接点输出型和高温型等多种类型差压仪表。以其较高的性价比可成为同类进口仪表的理想替代品。本仪表按结构分为波座管差压表、膜盒差压表、弹簧管差压表三大类型。

一、差压表原理：

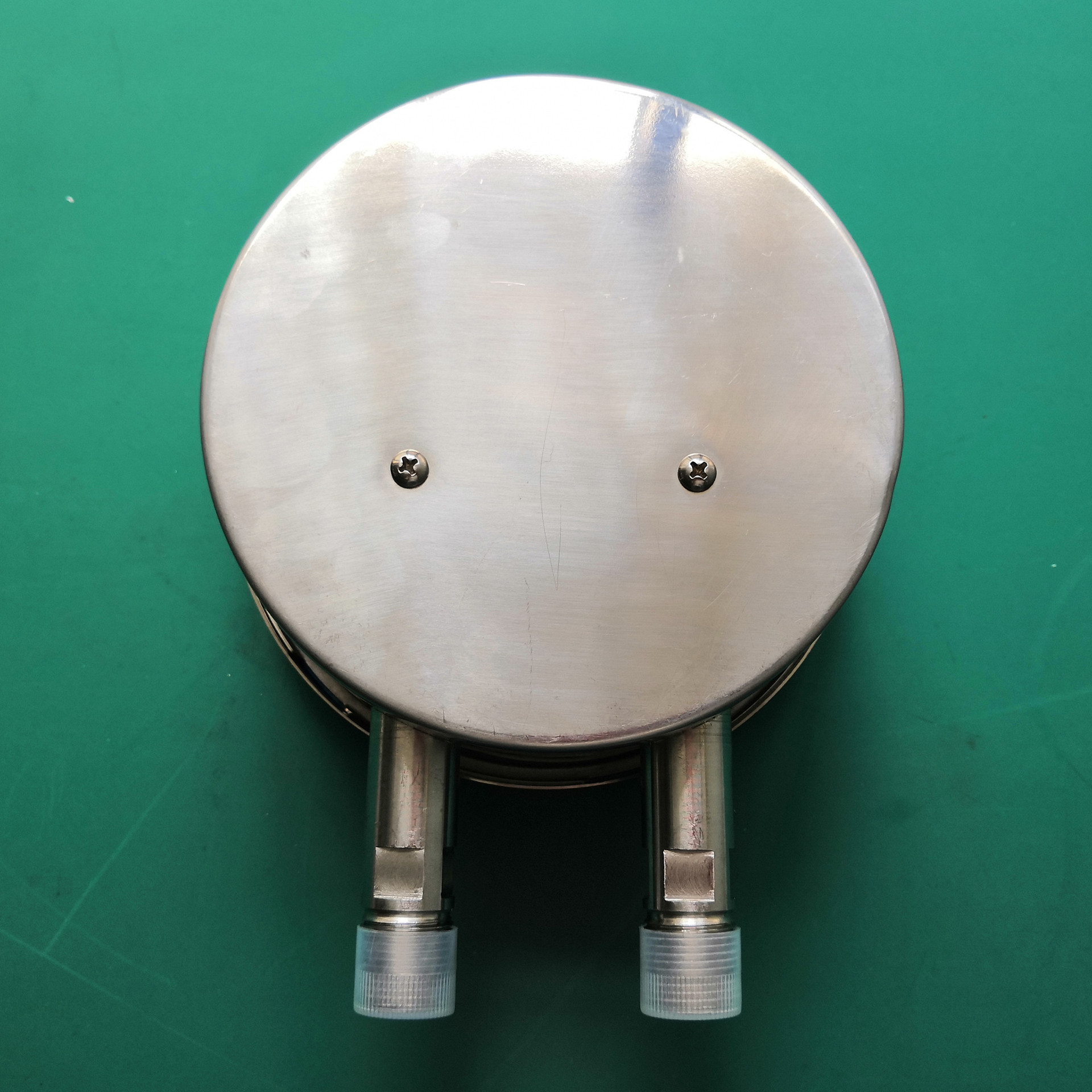

本仪表同时感受高低压力，通过内部转换机构使高低压力的差值由指针直接指示出来。适用于测量同一压力源或不同压力源的非结晶和凝固、有或无腐蚀性的液体、气体或蒸汽等介质的压力差值。有极高的工作可靠性、稳定性和抗腐蚀性。

二、差压表用途：

本仪表广泛应用于化工、化纤、冶金、电力、水利、电厂发电机组、核电等工业部门的工艺流程中测量各种液(气)体介质的差压、流量等参数。在石化、电力等企业的差压测量，主要用在如离心机、压缩机润滑系统及过滤器的差压测量等关键系统中。还可用在测量鼓风机、药厂、电子厂洁净室洁净房的正负压差，暖通空调，净化空调，净化工作台，净化风淋室专用表，风速，炉压，孔板差压，汽包水位，液体放大器，液压系统，洁净空调过滤网压差的检测，环保除尘设备、空压机压差检测等部位。也可用于检测锅炉通风、气体、液体 、燃烧过程中的空气煤气比值控制、自动阀控制、血压、呼吸压力、管道和各种实验等设备的差压测量。

三、差压表性能特点：

1、仪表分为铬钢混质型结构和全不锈钢结构两类；全不锈钢结构耐腐蚀性能强；

2、控制表为对称设计，耐静压力高，抗过载能力强；

3、采用专用高性能弹性元件，传动误差小，指示控制精度高；

4、有极高的工作可靠性和稳定性；

5、控压范围在零点至满量程内连续可调；

6、可带一位上下限报警开关输出。

四、差压表主要技术参数：

1、量程范围选型：

序号	量程	序号	量程	序号	量程
A	0～6kPa 以内	G	0～60kPa	M	0～600kPa
B	0～6kPa	H	0～100kPa	N	0～1.0MPa
C	0～10kPa	I	0～160kPa	O	0～1.6 MPa
D	0～16kPa	J	0～200kPa	P	0～2.5 MPa
E	0～25kPa	K	0～250kPa	Q	0～4.0 MPa
F	0～40kPa	L	0～400kPa	R	0～6.0 MPa

2、差压表结构形式选型：

序号	结构形式
1	径向直接式（无边型）
2	径向嵌装式（有边型）
3	轴向直接式（无边型）
4	轴向嵌装式（有边型）

3、差压表表面积选型：

序号	表面积
I	100mm
Ⅱ	150mm

4、准确度选型:

序号	准确度
1	1.6
2	2.5
3	4.0

5、上限工作静压值选型：

序号	静压值
1	1.0MPa
2	2.5MPa
3	4.0MPa
4	10MPa
5	16MPa
6	按用户要求制作

6、压力联结接口选型：

序号	静压值
1	外螺纹M20×1.5
2	外螺纹NPT1/4"
3	外螺纹G1/2"
4	用户指定

7、工作环境温度：-20～+80℃；

8、相对湿度：≤85%；

9、导压系统材料：

1）、接头：普钢镀铬；铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；

2）、膜片：不锈钢1Cr18Ni19T；不锈钢L316任意选择；

3）、波座管：铜Cu；不锈钢1Cr18Ni19T；不锈钢L316任意选择；

10、正负接头中心间距：60表面积30mm；100表面积45 mm；150表面积50 mm；

11、接头标记：高压接头为“+”，低压接头为“－”；且在连接过程中不要接反。



五、选型定货要求：

1、具体型号和使用功能；

2、现场使用环境条件及介质状态；

3、过程联接方式、接口形式及安装方式；

4、上限静压值和差压标度上限值；

5、用户其它的功能、参数要求。

六、差压表安装指南：

1、安装方式多样化，铠装、管状均能正常工作。若安装在室外，应给予足够的防护。

2、介质温度过高时，可在接口前加螺旋冷凝管（定货时须注明，我厂可配套供应）。

3、如有特殊选型或安装请订货时注明和提供相关技术要求。

七、宜昌慧诚自动化设备有限责任公司还销售差压控制表。本产品除显示差压值以外，还带一路报警控制信号输出。
