一、K系列连接器现有以个下种规格:

1，0K：开孔面板尺寸为M14mm，芯数：1-9芯

2，1K：开孔面板尺寸为M16mm，芯数：1-14芯

3，2K：开孔面板尺寸为M20mm，芯数：1-26芯

4，3K：开孔面板尺寸为M24mm，芯数：2-32芯

4，4K：开孔面板尺寸为M30mm，芯数：2-64芯

 二，K系列连接器具备下列主要特征:（主防水等级为IP68）

1,推拉自锁连接器
2,多芯类型连接器

3,焊接,压接和印制板接(直式或弯角式)

4,高密度安装,节约空间

5,多种定位销选择,可避免多种相似连接器之间的混插

6,定位销系统(为标准定位销)用于连接器对位

7,360。屏蔽提供EMC防护(抗电磁干扰)

三，K系列连接器的零件组成：

1、外壳采用铜合金加工，表面镀铬（珍珠铬或黑铬）或者镀镍，特殊要求可以采用不锈钢；

2、插针插孔采用铜合金加工，表面镀金；

3、绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型,如PPS，PEEK；

4、可选用带或不带护套，护套采用软性工程塑料注塑成型，能很好的保护电缆。

四，K系列主要技术参数概况：

环境温度-50℃～+125℃

工作电流1.5~~35A（主要和接触件截面积相关）

工作电压DC/200~~2.7KV，AC/150~~2KV（主要和接触件之间的距离相关）

测试电压DC/600~~5KV，AC/1.5~~4.5KV（主要和接触件之间的距离相关）

接触电阻2.5~~10mΩ

绝缘电阻≥5000M

机械寿命≥5000次（连接与分离）

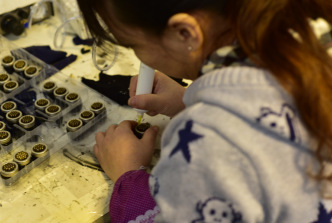

五，焊接注意事项：

1.电缆外直径应和电缆夹尺寸相配合

2.线芯规格应和针芯端接直径相配合

3.电烙铁的温度控制在380度左右无铅为宜

4.单芯焊接时间小于1秒

5.焊接好后每芯都应套上热缩管绝缘

6.焊接时应注意保护好插针、绝缘体
