PWU系列平面二次包络环面蜗杆减速机
产品概述：PW型平面二次包络环面蜗杆减速机（GB/T16444-2008）其蜗杆齿面是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，再以蜗杆的齿面为母线，通过相对运动包络出蜗轮的齿面，称为平面二次包络环面蜗杆副。包括PWU、PWO、PWS型三种形式，适用于冶金、矿山、起重、运输、石油、化工、建筑等行业机械设备的减速传动。
工作条件：两轴交角为90°；蜗杆转速不超过1500r/min；工作环境温度为0~40oC，当环境温度低于0oC或高于40oC时，启动前润滑油要相应加热或冷却；蜗杆轴可正、反向运转。
内部采用平面二次包络环面蜗杆传动技术，该蜗轮蜗杆具有以下优点：
•节能降耗
•使用寿命长
•承载能力强
•接触齿数多
•结构紧凑合理
•噪音低平稳啮合
•高质量材质及热处理方法
产品特点介绍
平面二次包络环面蜗杆传动是一种新型蜗杆传动装置，荣获国家二等发明奖。平面二次包络蜗杆副是以一个平面为母面，通过相对圆周运动，包络出环面蜗杆的齿面，然后再以蜗杆的齿面为母面，通过相对运动包络出蜗轮的齿面而形成的。用这种方法加工出的平面二次包络蜗杆副，具有以下特征：
•蜗杆采用合金钢40Cr、42CrMo、38CrMoAl调质及离子氮化处理，齿面经硬化处理后，精准磨制而成，齿面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齿形精度高，表面光滑。
•蜗杆与蜗轮的啮合为多齿接触，齿面接触面积大，并且有瞬时双线接触，接触线总长度长，齿面接触区可达70%以上。
•因蜗杆为环面蜗杆，与蜗轮同时啮合齿数多。
•加工过程与成形原理吻合度高，传动精度高。
•啮合面的综合曲率半径大。
•接触线与相对速度方向夹角大，啮合中容易 形成动压油膜及保持性好，减少齿面磨损。
•蜗轮采用锡青铜ZCuSn10Pb1离心浇铸，耐磨损。
•综上，平面二次包络环面蜗杆副和普通蜗杆副相比，承载能力大，传动效率高，使用寿命长。
（一）型号与标记
1、型号：PWU型—蜗杆在蜗轮之下平面二次包络环面蜗轮蜗杆减速机。

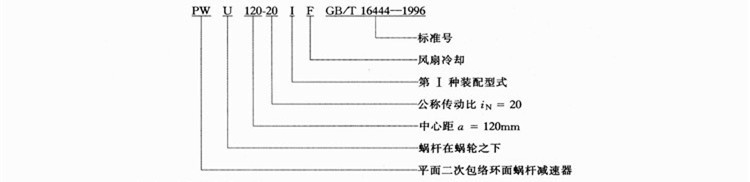

2、标记：
(二）PWU型减速机

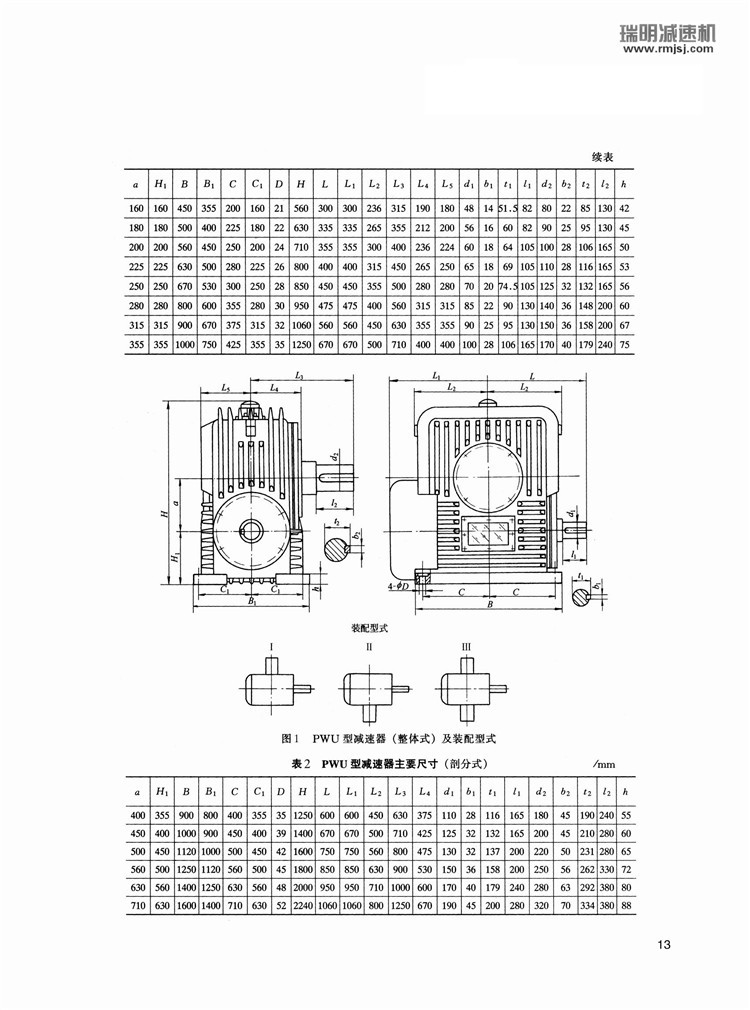

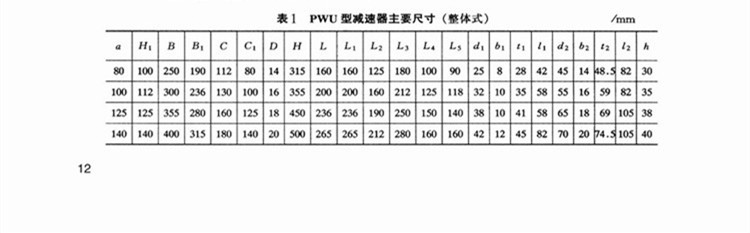

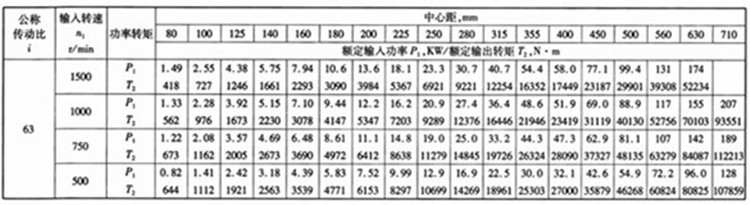

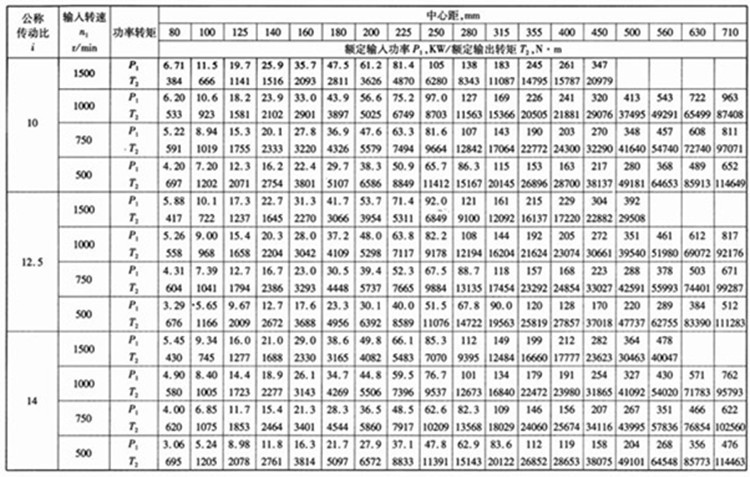

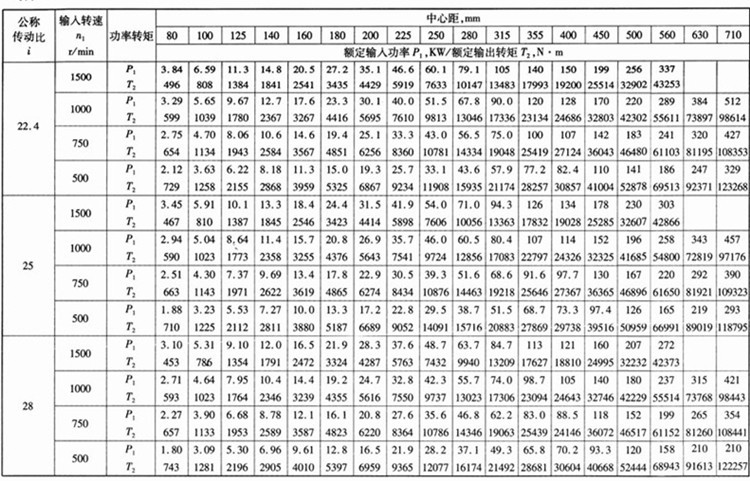

（1）整体式PWU型减速器主要尺寸见图1和表1。
（2）剖分式PWU型减速器主要尺寸见图2和表2。
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
PWU型平面二次包络环面蜗杆减速机—蜗轮蜗杆减速机
下单即表示您对“下单指南”的理解与认同，请仔细阅读。
1、你们产品含税包邮吗？
是的，含17%增值税。但因为是批发价格所以不含运费的，具体运费请参照页面中”关于物流“。
2、你们产品可以直接拍吗？
因减速机产品不属于大众产品，请拍前请务必咨询客服确认型号、电机功率、速比、安装尺寸等信息，否则拍下无效。
3、你们用得电机是纯铜线的吗？
我们的电机都是全铜线国标大厂电机，坚决杜绝全铝、半铜铝、铜包铝电机。

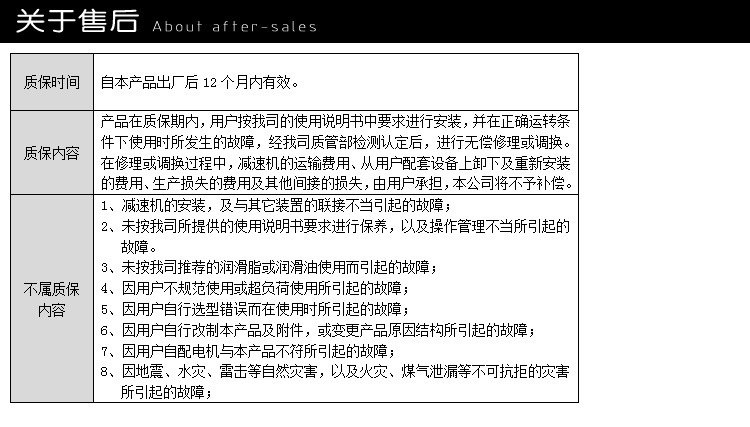

4、你们是怎么质保的？
