用途说明
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸气和气体等介质的压力。
结构原理
仪表由导压系统(包括接头、弹簧管等)、传动机构、指示装置和外壳组成。
当被测介质作用于弹簧管时，其管端产生相应的弹性变形--位移，经传动机构放大后，由指示装置在度盘上把被测压力指示出来。
主要技术指标
|
型号 |
Y40 Y40Z |
Y60 Y60Z Y60ZT |
Y100 Y100Z Y100ZT |
Y150 Y150Z Y150ZT |

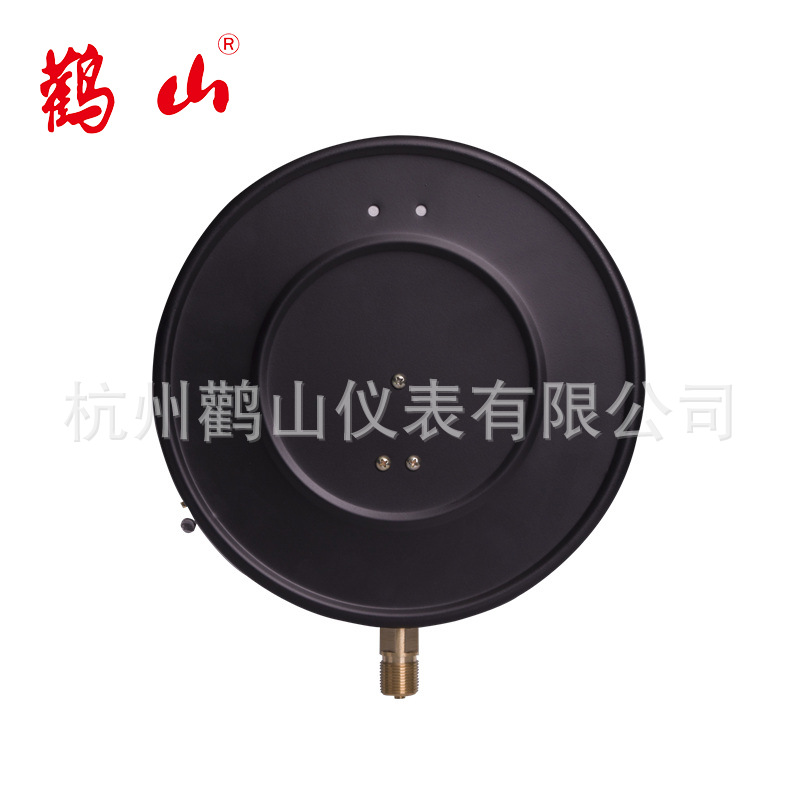

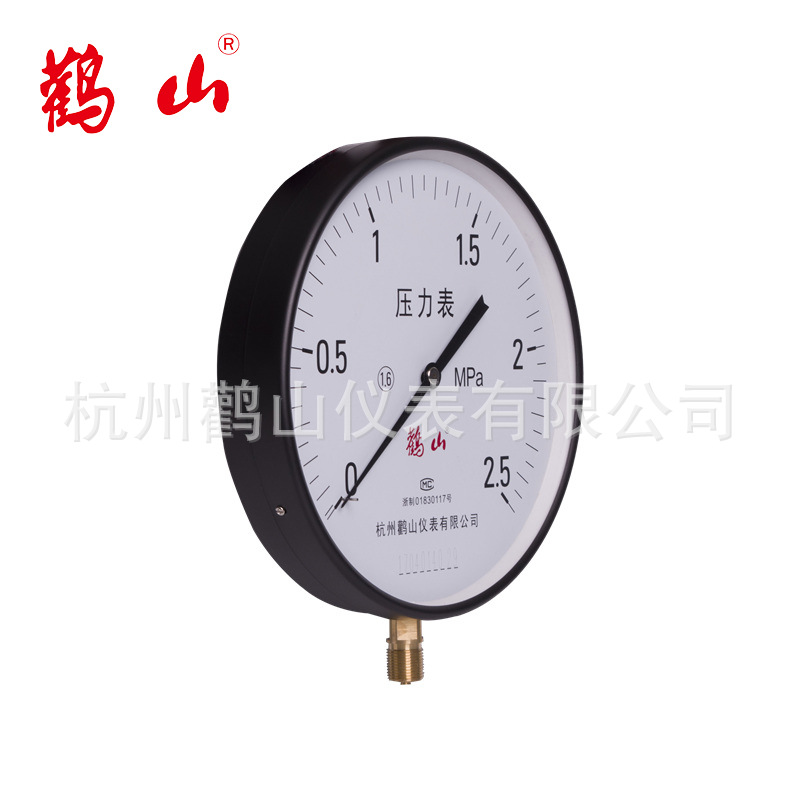

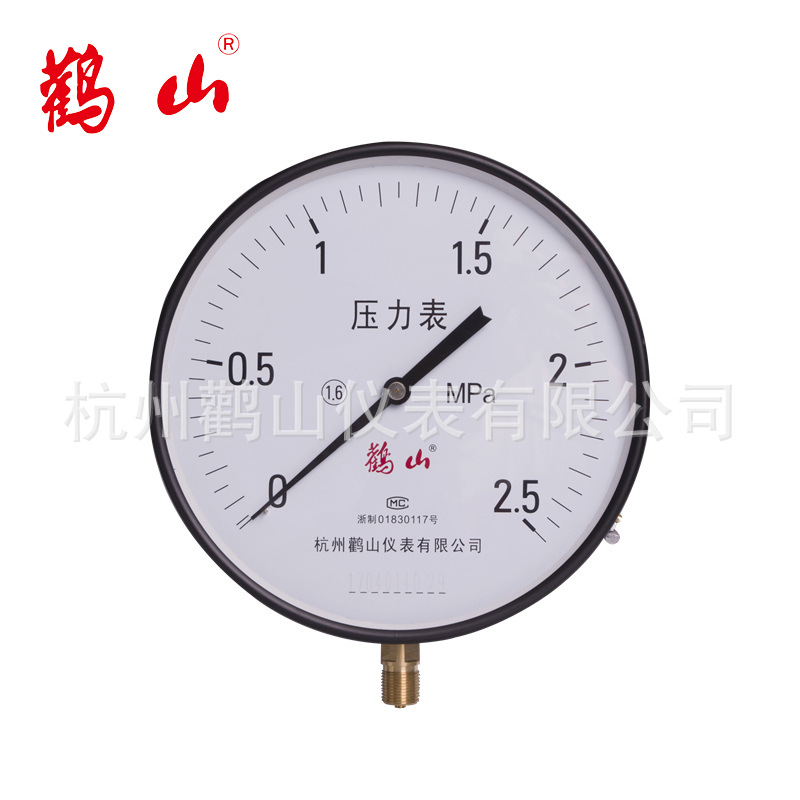

Y250 |
|
公称直径(MM) |
￠40 |
￠60 |
￠100 |
￠150 |
￠250 |
|
接头螺纹 |
M10×1 |
M10×1 M14×1.5 |
M20×1.5 |
||
|
精度等级 |
2.5 |
1.6 |
|||
|
测量范围(MPA) |
0.1-25 |
0.1-100 |
|||
|
真空,真空压力 |
-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3 -0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4 |
||||
使用环境条件：-40～70℃，相对湿度不大于85%。
温度影响：使用温度偏离20±5℃时，不大于0.4%/10℃。
