瑞安市立成机械有限公司



加工定制	是	货号	高速卧式分切	最大原料宽度	1600（mm）
最大原料直径	1000（mm）	最大收卷直径	600（mm）	分切速度	300（m/min）
收卷轴	总张力气胀轴	总功率	15（Kw）	外形尺寸	3000*3300*1500（mm）（mm）
重量	400（kg）	品牌	立成

五重服务 助力企业生产发展

1、设备免费保修一年、长期维护
2、设备售出后派专人免费上门安装调试直至通过验收
3、传授生产技术及上岗前操作和维护培训
4、长期提供零配件和免费技术咨询
5、支持机器设备按客户要求加工定做

欢迎来厂参观考察，带您要生产的样品哦！以后我们更准确为你配备机器。

请您购买前联系客服，说明具体机械使用要求！

刘经理：15810718299

注意：所示产品图片、价格、属性等仅供参考，以实际定做设备数据为准

?

?

?

?

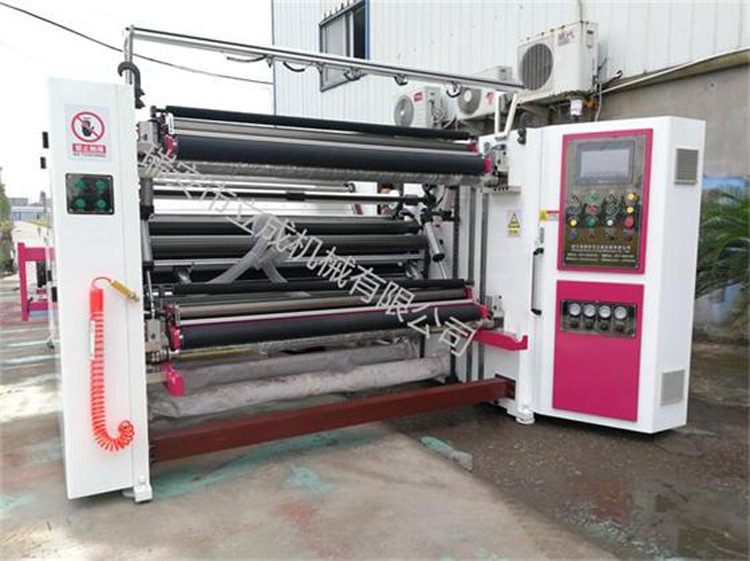

机器实物图

?

?

一、 技术参数：
1、 有效宽度：100mm-1600mm
2、 机械速度：400m/min
3、 分切速度：300m/min(视材料具体情况而定)
4、 放卷直径：￠1000mm
5、 收卷直径：￠600mm
6、 收卷锁紧：￠3"，￠6"气胀轴(可选)
7、 放卷锁紧：￠3"，￠6"气胀轴 (可选)
8、 放卷张力：气摩擦
9、 收卷：异步伺服电机PLC联控
10、 主电机：7.5KW异步伺服电机
11、 分切对线精度：≤±0.10mm（被跟踪线无毛边、弯曲）
12、 排废风机：吸吹方式 2.2kw
13、 纠偏范围：100mm精度±0.5mm
14、 外型尺寸：3000*3300*1500mm
15、 工作电源: 380V±10% 50HZ±5%,三相五线制电源。压缩空气：洁净、>0.6MPA。安装环境相对湿度: 大60%。
16、 机器重量：4000KG

?

二、配置：
收卷功能：
1、本机采用卸轴式收卷轴装置，自动链条滑轨卸料省时省力。
2、收卷电机采用异步伺服，利用PLC进行锥度自动张力控制。
3、收卷动力传动采用园弧齿同步皮带传动。
4、支承手臂：气动执行。
5、压臂：恒压手臂。

牵引系统：
1、 牵引驱动：采用PLC自动联控，异步伺服电机驱动。
2、 牵引辊组：￠135mm 丁晴牵引胶辊，抗静电材料，硬度邵氏
65?-70? 1条
3、 牵引组合增强薄膜输送能力，并有效地隔断放卷张力和收卷张力。
放卷功能：
1、 本机放卷采用气动锁紧。
2、 采用移动式纠偏平台，直线导轨定位滑动。
3、 人工辅助上料装置
4、 气摩擦作张力锥度自动控制。
5、 张力控制：锥度自动控制器 PLC联控。
6、 纠偏系统：采用EPC超声波纠编系统。
7、 直线导轨：进口。
8、 移动平台：钢板结构。
9、 平衡调节：配有手调式左右张力平衡滑块。

切刀系统：
1、 本机配备直刀装置和圆刀装置
2、 进行吃刀深度微调装置
3、 刀座支承轴
4、 刀架 10只
收卷系统： 独立驱动双轴结构，具有中心表面双张力方式。
1、 收卷直径：2× ? 600mm，端面整齐度≤±0.20mm
2、 收卷轴：气胀轴? 3" 摆开卸料结构。
3、 张力：30KG
4、 收卷张力：采用电机扭力控制，具有收卷张力锥度自己控制及运行动态张力控制功能。
5、 收卷动力：采用4Kw*2三相异步伺服电机驱动
6、 变频器：7.5KW*2
7、 收卷传动：采用圆弧齿同步皮带传动
8、 压力结构：恒压方式，精密调压阀控制。
1) 主控系统：采用PLC以及WEINVIEW人机界面组成的主控单元
2) 低压电器：正泰
3) 气动元件：亚德克
4) 滚动元件：C3级进口
5) 过渡导辊：?100mm硬铝合金铝辊，动、静平衡处理，HV700型

?

?

? ? ?瑞安市立成机械有限公司（原瑞安市立成机械厂）专业生产各种结构款式的中

高端分切机，复卷机和吸管纸分切机。按照结构有：龙门式分切机，立式分切机，

卧式分切机，表面中心卷取分切机；按照速度有：中速分切机，高速分切机；按照

材料类型有：薄膜分切机，卷筒纸分切机，无纺布分切机，铜铝箔分切机，皮革分

切机等，专业分切设备的开发、生产、销售服务于一体的骨干企业。(非标可定做)

企业以科技为依托，以客户要求为准则，以完备的售后服务为保障，“立成”人凭借

对先进技术的不断研究应用，使企业得到了长足发展。

自企业创办以来，我们坚持恪守“用户至上，严把质量，注重品牌，追求好，讲究信

誉，超越自我”的信念，不断完善企业内部和售后服务机制，狠抓企业内部管理，积

极参与市场竞争，不断引进吸收高新技术，并致力于新产品的开发和研究，生产了

一系列先进的塑料，印刷包装机械，产品畅销国内外三十多个省市自治区和及中亚

各国，深受国内外用户的青睐和好评。

“立成”人本着“质量求生存，信誉求发展”的质量方针，缜密决策，长远规划，健全

经营体制，积极接受反馈意见，完善产品和服务，以优良的产品回报全社会。

企业一贯遵循“以诚相待，以信相对，互惠互利，共同发展”的原则，愿与各界人士

建立长期稳定的伙伴关系。

立成机械竭诚与国内外各界朋友携手合作，共创辉煌!

我们的部分合作客户排名不分先后，他们都在使用我们的机器。

?

?

以客户为中心，为出厂的每台机器制定档案，对客户需要更换的配件（用户拍照或

提供视频），“立成”将以快速度配合提供。提供1年期质保售后服务，长期维修。

保修承诺：产品从调试合格之日起，保修一年。

调试服务：产品到达客户现场后，由我方派技术人员负责和配合客户安装、调试，

并培训客户方操作和维修人员。经客户验收合格签字后，方可离开客户单位。

培训服务：若客户提出派员到我司培训，我方会安排技术全面的人员为其培训培训

期一般为一周。

（1）对设备正常使用操作流程进行培训。

（2）对设备日常维护保养常识进行培训。

（3）对设备售后服务内容介绍及解决方法进行培训。

（4）对设备售后服务内容介绍及联系方式进行告知。

24小时售后热线提供电话咨询服务。

设备紧急故障视频解决方案。（需用户自备视频系统及设备）由我方技师分析视频

问题并指导客户方面技师共同解决遇到的问题。

提供在线常见问题解答。

终身服务：保修期满，我方将为所有客户提供终身服务，定期为客户提供设备的升

级和保养服务。

档案服务：合同执行后，我方将为客户建立档案，档案包括买卖合同、技术参数、

生产任务单、调试报告验收单、相关技术图纸等。

联系电话：0577-65033144
