瑞安市立成机械有限公司



五重服务 助力企业生产发展

1、设备免费保修一年、长期维护
2、设备售出后派专人免费上门安装调试直至通过验收
3、传授生产技术及上岗前操作和维护培训
4、长期提供零配件和免费技术咨询
5、支持机器设备按客户要求加工定做

欢迎来厂参观考察，带您要生产的样品哦！以后我们更准确为你配备机器。

请您购买前联系客服，说明具体机械使用要求！

刘经理：15810718299

注意：所示产品图片、价格、属性等仅供参考，以实际定做设备数据为准

?

?

?

?

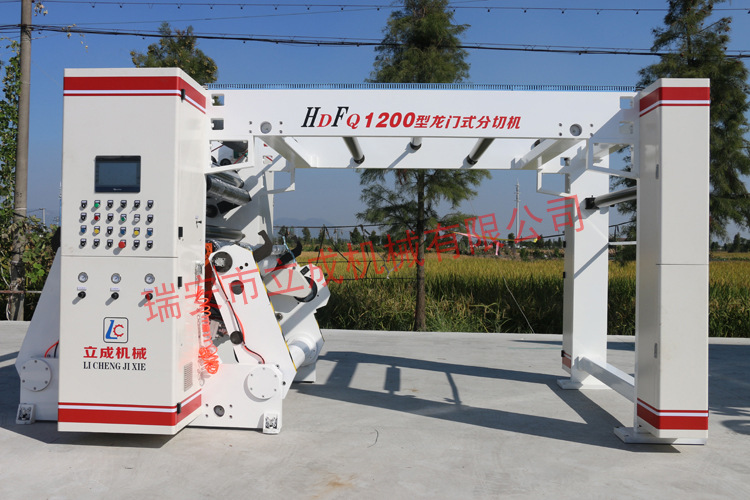

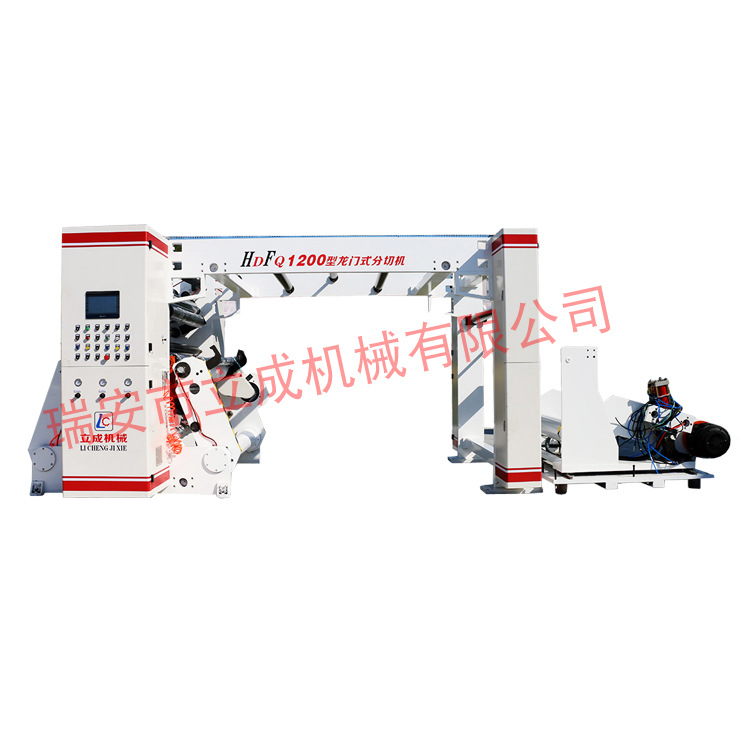

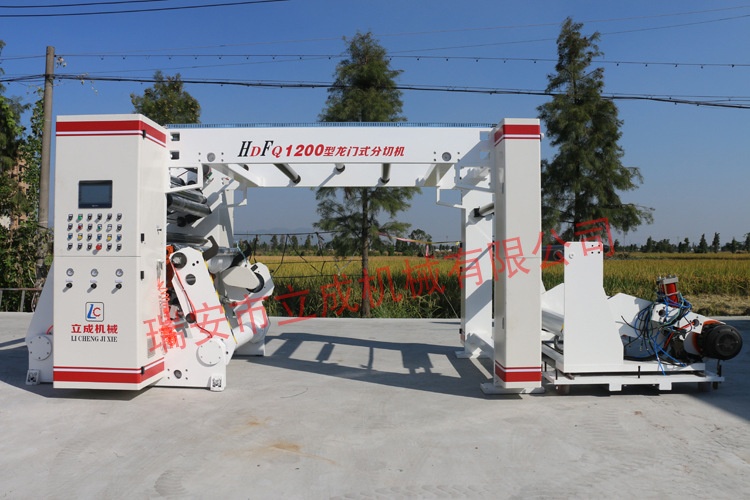

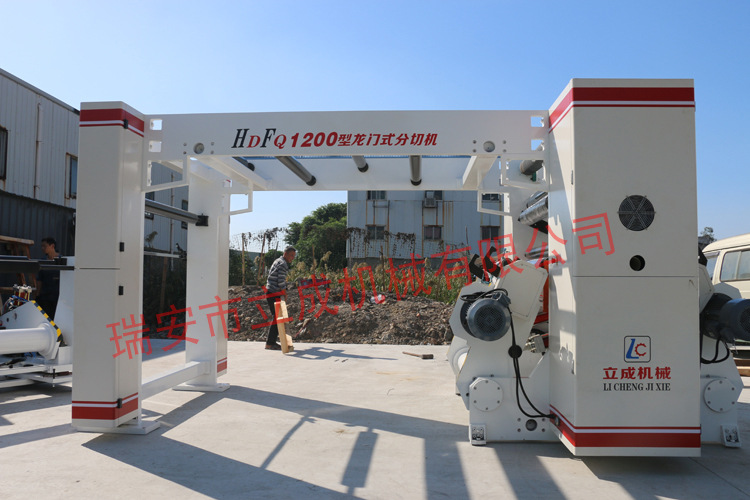

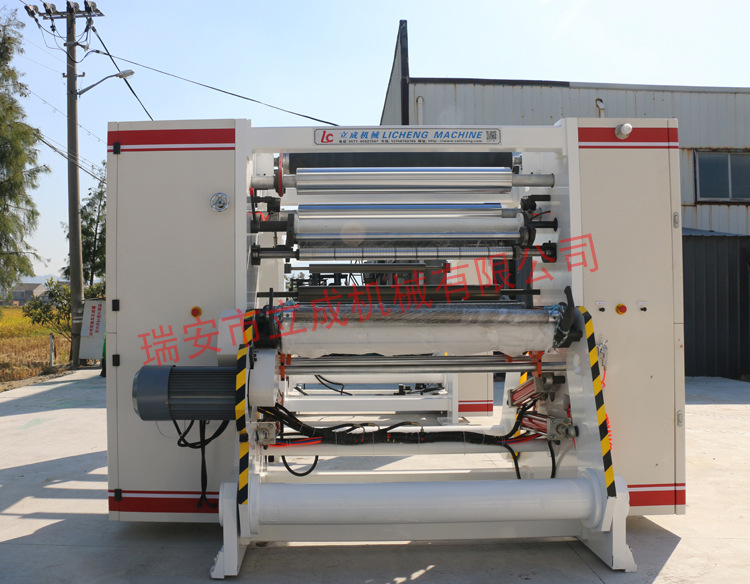

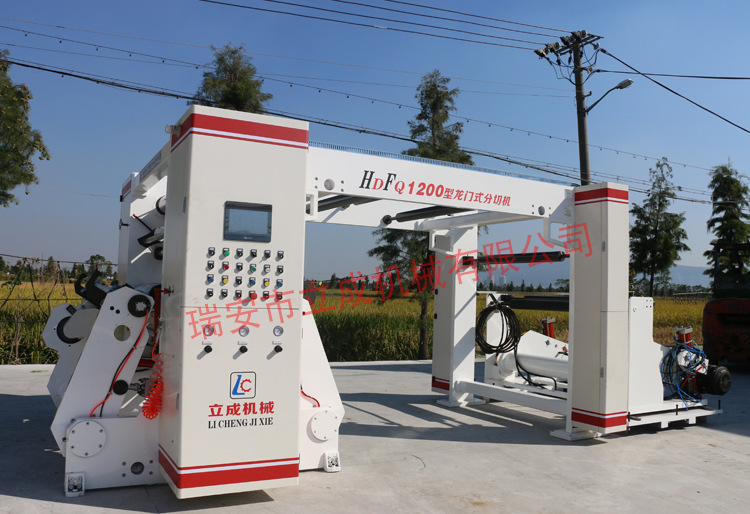

机器实物图












?

?

一、 参数：
1、 适用材料： 牛皮纸，白卡纸，原浆纸等纸张；PET,PVC,CPP等塑料薄膜
2、 分切宽度： 100-1500mm
3、 有效宽度：500-1500㎜
4、 机械速度：350m/min
5、 分切速度：250m/min(视分切材料而定)
6、 分切对线精度：≤±0.10mm
7、 分切盘纸端面平整度：≤±0.20mm
8、 放卷直径：≦?1000㎜
9、 放卷锁紧：无轴液压自动上料 ?3"、?6"
10、 放卷张力：10-50KG, 320N?M气摩擦制动器，自动锥度张力控制
11、 收卷直径：2*?800㎜
12、 收卷锁紧：?3"气胀滑差轴
13、 收卷张力：自动锥度张力控制
14、 主电机： 5.5KW三相异步伺服电机
15、 收卷电机：7.5KW*2台三相异步伺服电机
16、 排费风机: 2.2KW高压三相交流风机,吸废方式
17、 整机功率: 18KW
18、 纠偏范围: 100㎜
19、 外型尺寸: 6800×4200×2200㎜(H)
20、 机器重量: 约5500㎏
21、 工作电源: 380V±10% 50HZ±5%,三相五线制电源。
压缩空气：洁净、>0.6MPA。安装环境相对湿度: 大60%。
环境温度: 大40?C。
二、配置：
1) 放卷部分：液压提升式放卷结构。
1、 有效放卷宽度: 500㎜—1500㎜
2、 放卷直径：? 1000㎜
3、 放卷锁紧：? 3"、?6"无轴
4、 大张力：50KG
5、 放卷张力：采用320NM气摩擦制动器， PLC联控，具有锥度及动态自动控制。
6、 纠偏系统：采用LPC纠偏系统，传感器用于边线检测，电动执行器驱动。
7、 移动方式：采用直线轴承，平台移动式。
8、 机械结构：钢板
9、 装料锁紧：气动
2) 牵引部分：采用气动压辊式牵引系统
1、 牵引电机：5.5KW三相异步伺服电机
2、 传动方式：同步皮带传动
3、 压辊工作方式：气动压辊，动静平衡处理
4、 主牵引辊：采用 ￠200mm采用镀硬铬镜面辊，动静平衡处理
5、 编码器计米计速，NEMICON公司
3) 分切部分：采用摆压式压刀结构的圆切刀系统
①　上圆刀：￠105mm（也可直刀分切）
②　下圆刀：￠90mm 采用隔片拼刀
③　主动方式：同步皮带传动
4) 粘尘装置
5) 排风系统：采用2.2KW高压三相风机吸废方式
6) 收卷系统： 独立驱动双轴结构，具有中心表面双张力方式。
1、 收卷直径：2× ? 800mm，端面整齐度≤±0.20mm
2、 收卷轴：气胀式滑差轴? 3" 摆开卸料结构。
3、 大张力：30KG
4、 收卷张力：采用电机扭力控制，具有收卷张力锥度自己控制及运行动态张力控制功能。
5、 收卷动力：采用7.5Kw*2三相异步伺服电机驱动
6、 变频器7.5KW*2，PLC联控。
7、 收卷传动：采用圆弧齿同步皮带传动
8、 压力结构：恒压方式，精密调压阀控制。
7) 主控系统：采用PLC以及WEINVIEW人机界面组成的主控单元
8) 低压电器：正泰电器
9) 气动元件：亚德克
10) 滚动元件：C3级进口
11) 过渡导辊：?100mm硬铝合金铝辊，动、静平衡处理，HV700型

?

?

? ? ?瑞安市立成机械有限公司（原瑞安市立成机械厂）专业生产各种结构款式的中

高端分切机，复卷机和吸管纸分切机。按照结构有：龙门式分切机，立式分切机，

卧式分切机，表面中心卷取分切机；按照速度有：中速分切机，高速分切机；按照

材料类型有：薄膜分切机，卷筒纸分切机，无纺布分切机，铜铝箔分切机，皮革分

切机等，专业分切设备的开发、生产、销售服务于一体的骨干企业。(非标可定做)

企业以科技为依托，以客户要求为准则，以完备的售后服务为保障，“立成”人凭借

对先进技术的不断研究应用，使企业得到了长足发展。

自企业创办以来，我们坚持恪守“用户至上，严把质量，注重品牌，追求好，讲究信

誉，超越自我”的信念，不断完善企业内部和售后服务机制，狠抓企业内部管理，积

极参与市场竞争，不断引进吸收高新技术，并致力于新产品的开发和研究，生产了

一系列先进的塑料，印刷包装机械，产品畅销国内外三十多个省市自治区和及中亚

各国，深受国内外用户的青睐和好评。

“立成”人本着“质量求生存，信誉求发展”的质量方针，缜密决策，长远规划，健全

经营体制，积极接受反馈意见，完善产品和服务，以优良的产品回报全社会。

企业一贯遵循“以诚相待，以信相对，互惠互利，共同发展”的原则，愿与各界人士

建立长期稳定的伙伴关系。

立成机械竭诚与国内外各界朋友携手合作，共创辉煌!

我们的部分合作客户排名不分先后，他们都在使用我们的机器。

?
