选型方法：

1、产品命名

希曼顿大部分固态继电器的命名分为5个单元，每个单元都有自己的含义。如我们常见的H3200ZE来说，可以分成5个词组单元，① H,② 3，③ 200，④ Z,⑤ E。下面我们来介绍每个单元所表示的意义。

①：H表示内部可控硅的安装方式。其字母共有两个，H和S。H 表示单硅反并联形式，S表示双向可控硅。

②：3表示工作电压为380V AC或380V以下。其数字共包含两种，2和3，2表示220V AC,3表示380V AC.

③：200表示两个可控硅最大电流之和，即每个可控硅可允许通过最大电流为100A（H3200ZE是单硅反并联模块）。只要实际工作电流小于或等于100A,模块就可以使用。其数值从3-500。

④：Z:固态继电器工作方式。其字母共有两个，Z和P。Z是零压型，也就是通俗说的过零型固态继电器，一般用于阻性负载；P型是随机导通型，也有称为调压型或调相型。配合希曼顿PAC03I、PAC16P、PAC30A等控制板用来对阻性、感性及其他特殊负载控制。

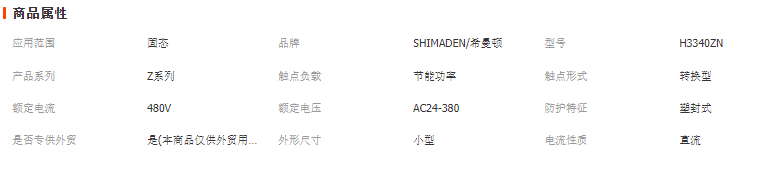

⑤: E：表示产品封装形式。其字母共有8种，分别是L,C,W,K,F,E,D,N，另外H3400Z/P和H3500Z/P尺寸是特殊形式，未做字母标示。L,C,W是小型固态继电器即6A及以下固态继电器的封装，如需外形尺寸图及管脚可以询问本公司的销售工程师。K型固态继电器是从S308ZK到H3100ZK,即从8A到100A。其外形尺寸为63*48*26mm（L*W*H)安装孔孔距为47.2mm,直径5mm安装孔。F型固态继电器是从S325ZF到H3120ZF,即从25A到120A。其外型尺寸为92*21*36（L*W*H)，安装孔距为80mm,直径5mm安装孔。E型固态继电器是从H3150ZE到H3220ZE，即从150A到220A。其外形尺寸为92*24*44mm（L*W*H),直径6mm安装孔。D型从H3250ZD到H3300ZD,即从250A到300A。其外型尺寸为92*29.5*44mm（L*W*H),直径6mm安装孔。N型只有一种，即H33340ZN,即340A固态继电器。其外形尺寸为92*39*48mm（L*W*H),直径6mm安装孔。

2、产品选型

目前我们常用的方式是单相和三相，选择固态继电器有两个原则，1是适用性，2是偏大选择。

单相用

使用固态继电器最重要的是需要知道加热器每一组的额定功率，根据公式P=U*I可以算出实际工作电流。普通电加热设备可以按照实际工作电流的2倍选择。比如说一套单相加热器实际功率是10KW,阻性负载，工作电压是220V，按照电流=功率÷电压可得电流=10×1000÷220=45.45，这就是工作时的额定电流，再×2，=90.9A，根据适用性原则与之最接近的固态继电器是H380ZF和H3100ZF,根据偏大性原则选用固态继电器为H3100ZF。如果是感性负载或特殊负载，可根据实际情况再加倍使用，具体可咨询本公司销售工程师。

三相用

同上，需要告知加热器每组的额定功率。然后通过经验公式或者实际推算来确定三相中每相的工作电流。特殊负载须咨询我司销售工程师。
