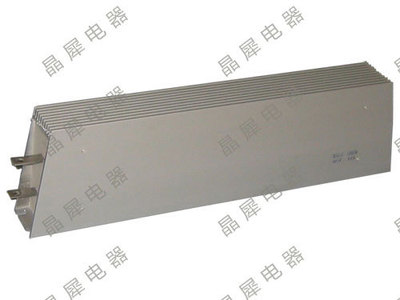

RXLG铝合金电阻

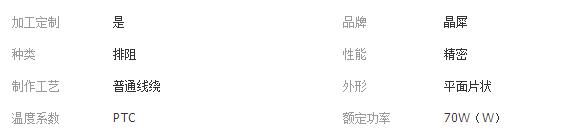

一、产品介绍
RXLG系列铝合金电阻器其耐气侯性，耐振动，安全性，优于传统瓷骨架电阻器。广泛应用于电源，变频器，伺服系统等高要求的电气回路中，并能够用于恶劣的工控环境。易紧密安装，易附加散热器。外形美观，是电力电子理想的配套产品。
二、型号定义
三、产品特点
额定功率范围:60W~2000W
工作电压范围:≤2KV
额定阻值范围:1R-100KR
耐压范围:AC3.5KV/1min 50Hz
IP等级:IP44
载流体材料:0Cr25AL5/Ni80Cr20
优点:较恶劣工作环境
缺点:工作电压不是很高
四、外型结构：
五、主要尺寸
|
型号 |
功率 (W) |
尺寸(mm) |
接线 端子
|
配线 (mm2) |
引线 长度 |
安装 螺丝 |
重量 (kg) |
||||
|
L1 |
L |
W1 |
W |
H |
|||||||
|
RXLG |
60 |
115 |
100 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.17 |
|
80 |
140 |
125 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.2 |
|
|
100 |
165 |
150 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.24 |
|
|
120 |
184 |
169 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.28 |
|
|
150 |
215 |
200 |
40 |
0 |
20 |
2-5S |
1.5-6 |
350 |
M5 |
0.32 |
|
|
200 |
167 |
152 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.46 |
|
|
300 |
215 |
200 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.62 |
|
|
400 |
268 |
253 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
0.8 |
|
|
500 |
335 |
320 |
60 |
0 |
30 |
2-5S |
1.5-6 |
350 |
M5 |
1 |
|
|
600 |
335 |
320 |
61 |
40 |
59 |
M6 |
导片 |
34 |
M5 |
1.8 |
|
|
800 |
400 |
385 |
61 |
40 |
59 |
M6 |
导片 |
34 |
M5 |
2.2 |
|
|
1000 |
400 |
385 |
50 |
30 |
108 |
M6 |
导片 |
34 |
M5 |
3.6 |
|
|
1200 |
450 |
435 |
50 |
30 |
108 |
M6 |
导片 |
34 |
M5 |
4 |
|
|
1500 |
495 |
480 |
50 |
30 |
108 |
M6 |
导片 |
34 |
M5 |
4.5 |
|
|
2000 |
650 |
635 |
50 |
30 |
108 |
M6 |
导片 |
34 |
M5 |
5.8 |
|
六、电气、机械、环境特性：
|
|
项目 |
测试方法及检验标准 |
试验标准 |
|
电 气特性 |
使用温度范围 |
-40°C-200°C |
|
|
电阻值 |
标准值±5% |
GB5729.4.5 |
|
|
短时间过载 |
施加10倍额定负载5秒后无异样，电阻值变化在±2%+0.05Ω |
GB5729.4.13 |
|
|
绝缘电阻 |
端子和支架间施加DC1000V 60S绝缘电阻100M ΩC以上 |
GB5729.4.6 |
|
|
耐电压 |
端子和支架间施加AC3500V 50Hz/1min后无异样，电阻的变化率为±1%+0.05Ω |
GB5729.4.7 |
|
|
机械特性 |
端子强度 |
施加端子引出方向静载荷4.5Kg 10S无变形 |
GB5729.4.16 |
|
耐振性 |
10-55Hz振幅1.5mm，XYZ三方向各2h,无接触不良，阻值变化在±1%+0.05Ω内 |
GB5729.4.22 |
|
|
环境特性 |
耐热性 |
350°C的恒温箱内，2h后无损伤、接触不良，阻值为±2%+0.05Ω |
GB5729.4.23 |
|
低温冲击 |
施加额定负载后，放-40°C的环境中放置15min,无断裂，变形，阻值为±2%+0.05Ω |
GB5729.4.23 |
|
|
耐湿加载寿命 |
40°C 90-95RH环境中，施加相当额定负载1/10的直流电压1.5h加载，0.5h切断，共500h后外观、端子无异常，电阻变化率在±3%+0.05Ω内 |
GB5729.4.24 |
|
|
加载寿命 |
正常环境下施加额定负载，1.5h加载，0.5h切断，共500h后外观、端子无异常，电阻变化率在±5%+0.05Ω内 |
GB5729.4.13 |
