TRD-168智能楼宇VAV及风扇控制数字压差变送器

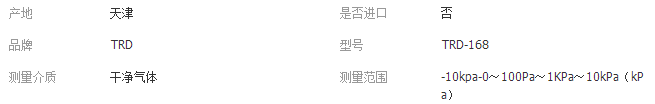

一，产品特色：
TRD168数字微差压传感器可以检测差压或表压压力，并把这个压力值转换为成比例的电信号输出。具有0-VDC,0-10VDC或4-20mA等输出方式（单独电压三线制和电流两线制输出，也可电流、电压同时输出），用于智能楼宇能源管理系统，起到测量楼宇增压和空气流动控制所需的精压力和流量。适用于暖通空调（HVAC）、智能楼宇、测试台、能源管理系统、VAV及风扇控制、环境污染静态管路和洁净室压力、烟雾罩控制、烘箱增压及锅炉通风控制等领域。
量 程：0~±10pa/0~±10,000pa，压差量程可自行设定。
输入电压：16~30Vac/Vdc
精 度：±1.0% FS（标准型），±0.5%FS（高精度型）
输出信号：0-5V 、0~10V和4~20mA（电压电流分别输出，也可同时使用）
多种压力单位可切换
LCD背光数字显示屏或者无显示屏。
开机自动零点校准
响应时间通过产品内置拨码开关现场可调（20ms-2s）
手动按键压差零点校准
采用进口微压芯体
ABS工业塑料外壳，IP65防护等级
旋转方式固定于安装背板
二，技术规格：
量 程： TRD-168-2 -1,000 ~ +1,000 Pa ( 小可设置为 0 ~ +100 Pa )
TRD-168-3 -10,000 ~ +10,000Pa ( 小可设置为 0 ~ +1,000Pa )
精 确 度： ±1.0% FS（标准型），±0.5%FS（高精度型）
压力单位： TRD-168-2，Pa, mmH2O, mbar, inWG
TRD-168-3 ，mmHG, daPa, KPa, hPa,
允许过压 TRD-168-2 15,000Pa
TRD-168-3 150,000Pa
输出信号 ：1 组 4 ~ 20 mA 或 0 ~ 10 Vdc ( 2线式 )
电源供应 ：16 ~ 30 Vdc/Vac ( 2 线式 )
24Vdc适配器供电
220Vac
功 耗 ：1.5W
三，压力范围量程表: （选择小于100pa量程时请咨询厂家)，
压力值通过内部拨码开关可以现场设定，可调。
1.显示功能
显示压力范围-1000Pa～1000Pa，同时可切换显示单位Pa,mmH2O,inWG,mmHG,daPa,KPa,hPa,mbar。
2.设置功能
通过前面板（显示面为正面）按钮进行精度校准。按按钮进入校准界面，将压力源调至-1,000Pa，继续按键保存当前值为-1,000Pa，之后每增加100Pa进行一次校验。若校准时前一个值大于等于后一个值，则校验失败显示“Err”，校验值不保存。
四，选项表
选型举例：TRD168-2A/S,量程-1000pa-+1000pa，输出4-20mA,现场显示，精度1.0%，24VDC电源。
TRD169-1R ,量程：-100pa-+100pa，输出RS485通讯协议，无显示，精度1.0% ，24VDC电源。
五，变送器功能 ：
响应时间： 20ms
分 辨 率： 1Pa,0.1mmH2O,0.01mbar,0.004inWG,0.007mmHG,0.1daPa,0.001KPa,0.01hPa
零点校准： 手动按键零点校准或设置开机自动零点校准
测量介质： 空气和中性气体
允许过压； 15KPa（TRD168-2） 150KPa（TRD168-3）
使用温度： 0~+60℃
存储温度： -10~+70℃
六，外壳功能：
外壳材质：工业塑料，阻燃等级UL94-V0
防护等级：IP65
显 示 屏：液晶显示，50 x 22.5 mm
数字高度：测量值 10 mm 单位 5 mm
压力接口：金属倒刺接口，Ø 6.2 mm
电缆接头：电缆大直径，Ø 8 mm
重 量：166g
七，电气接线：
八，安装方式：
将塑料背板固定在墙面。钻孔Ø6mm，随货提供螺丝和配件），将变送器置于背板上（请见右图中的A部位）
顺时针旋转变送器，当听到卡入声即是正确的安装变送器。
