1 概述
PZ30配电箱适用于各种楼宇和厂房的照明控制、中小型电器设备控制和电能分配，额定电压220/380V，设备最大总电流100A，单路输出最大电流80A，额定短时耐受电流6kA，最多输出可达36路。PZ30配电箱有（嵌入式）和明装安装方式，适用于建筑物的不同部位。内部器件通用型强，变换方便，可满足现场施工的适应型配置和后期调整。
2 使用环境条件
a) 周围空气温度-25℃～40℃。
b) 海拔不超过1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染。
d) 湿度条件如下：
——在24h内测得的相对湿度的平均值不超过95%；
e) 地震烈度不超过8度
当使用条件不同或有特殊要求时需与制造厂协商

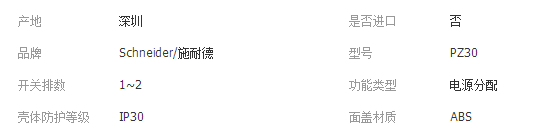

3 技术参数
|
项 目 |
单 位 |
数 值 |
|
额定电压 |
V |
220 380 220/380 |
|
额定频率 |
Hz |
50 |
|
额定电流（单路输出） |
A |
6 10 16 20 25 32 40 50 63 80 |
|
额定电流（装置总电流） |
A |
250 |
|
额定短路开断电流 |
kA |
6 |
|
防护等级 |
|
IP30 |
4 产品型号的组成及含义
4.1 产品全型号组成
4.2 元器件代码含义
|
元件名称 |
极（相）／线 |
代码 |
|
元件名称 |
极（相）／线 |
代码 |
|
小型塑壳隔离器 |
1 |
S |
|
暗插座 |
1/2 |
J |
|
2 |
O |
|
1/3 |
B |
||
|
3 |
X |
|
3/4 |
C |
||
|
4 |
N |
|
3/5 |
U |
||
|
小型塑壳断路器 |
1 |
E |
|
电压表 |
单相 |
V |
|
2 |
F |
|
电流表 |
单相 |
A |
|
|
3 |
G |
|
指示灯 |
单相 |
D |
|
|
4 |
H |
|
小型熔断器 |
单相 |
R |
|
|
剩余电流动作 断路器 |
1/2 |
K |
|
|
|
|
|
2 |
L |
|
|
|
|
|
|
3 |
M |
|
|
|
|
|
|
3/4 |
P |
|
|
|
|
|
|
4 |
Q |
|
|
|
|
5 产品及工厂加工图片
