产地 | 江苏靖江 | 是否进口 | 否 | 订货号 | FY-4*12 |
品牌 | 方圆 | 货号 | FY-4*14 | 型号 | NCL-4*12 |
用途 | 切割 | 工作形式 | 火焰切割/等离子 | 驱动形式 | 自动 |
电流 | 交流(A) | 作用对象 | 金属 | 焊接原理 | 对焊 |

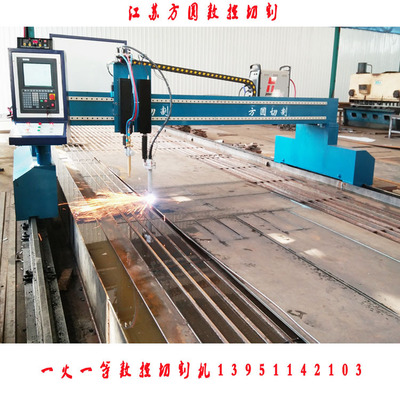

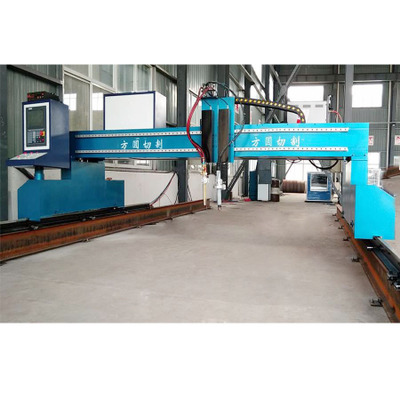

NCL4*12米数控切割机的配置
数控系统采用北京斯达峰或交大系统
- 机架重型箱体式结构,三点拉开式定位,稳定。
- 外型方正大气,动感时尚,美观大方。
- 双边驱动;
- 电机及驱动:采用日本松下电机驱动器;
- 减速机:采用台湾减速机;
- 标配:有效宽度3.2米;加装等离子3.0米;长度有效10米,可以任意加长。
- 导轨:精铣、精磨加工的24KG级重型路轨
- 标配:1把火焰,电动调高;
- 可增配1-2把火焰提高切割效率;
- 等离子电源可选配国产知名品牌或进口品牌.
- 火焰切割厚度8-200MM,穿孔厚度60MM;使用气体为乙炔或丙烷及氧气,火焰切割垂直度非常好.等离子切割有一定斜度,一般国产品6度左右;进口电源4度左右;等离子切割速度快是火 焰的3-5倍
- 常用等离子电源选购指南
- 等离子电源的切割能力是以等离子电源电流大小来区分的.正常选购等离子电源的电流大小是钢板厚度的10倍;例如切割10MM的钢板,选100A的等离子电源才能保证切割质量.
二、数控切割机的主要特点:
- 高钢性结构:
- 主横梁采用箱体式结构,经高精度铣销后,安装直线轨道,保证强度、稳定性、安全性和运行的流畅性。
- 数控系统交大或美国海宝、电机、减速机、电控元器件等均采用国际知名品牌,保证了运行的稳定性。
- 传动部件采用高精密齿条和齿轮,经研磨调质淬火,保证了啮合无间隙。轨道2米一节,经铣磨加工而成误差不超过5丝。从而保证了定位精度和重复精度。
- 电器机械管路等部分均采取了保护措施,延长了使用寿命,保证了安全性。
- 割炬升降机构采用精密丝杠传动,保证运行的平稳性。
- 数控割炬都配有回火阀,并采用知名品牌,保证安全性。
- 结构美观、刚性好、惯性小、运行平稳等优点。
- 等离子电源可根据实际切割要求进行选配。
三、与传统中小型数控切割机的最大区别
1.能够全共边切割,共边部分只需切割一刀,减少切割量的40%
2.支持短线连割,减少穿孔80%,有效延长割嘴寿命
3.支持桥接套料,防止切割变形
四、切割样品
