一、X系列摆线针轮减速机应用

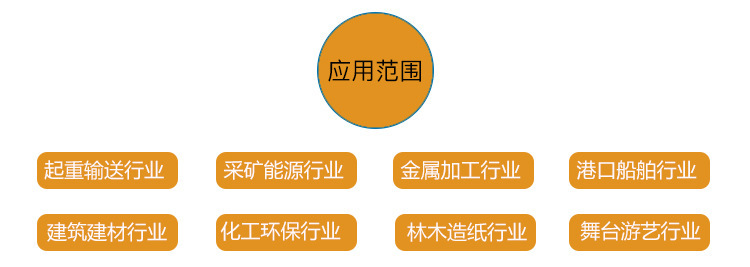

是一种应用行星传动减速机原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。
二、X系列摆线针轮减速机原理
摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理优质产品。
摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。
在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合，以组成少齿差内啮合减速机构，（为了减少摩擦，在速比小的减速机中，针齿上带有针齿套）。
当输入轴带着偏心套转动一周时，由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为即有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦转动一周，摆线轮于相反方向上转过一个齿差从而得到减速，再借助输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
三、X系列摆线针轮减速机主要特点
1.高速比和高效率
高级传动，就能达到1：87的减速比，效率在90%以上，如果采用多级传动，减速比更大。
2.结构紧凑体积小
由于采用了行星传动原理，输入轴与输入轴在同一轴心上，所以结构紧凑，体积小。
3.运转平稳噪声低
摆线针齿啮合齿数较多，重叠系数大以及具有机件平稳的机理，使振动和噪声限制在最小程度。
4.使用可靠、寿命长
因主要零件采用轴承钢，经淬火处理（HRC58-62）获得高强度，并且部门传动接触采用了滚动摩擦，所以经久耐用寿命长。
设计合理，维修方便，容易分解安装，最小零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。
五、X系列摆线针轮减速机速比(简称"传动比")
一级减速的减速比有：9、11、17、21、23、25、29、35、43、47、59、71、87。
两级减速的减速比有：99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2537、3045、3481、5133。
