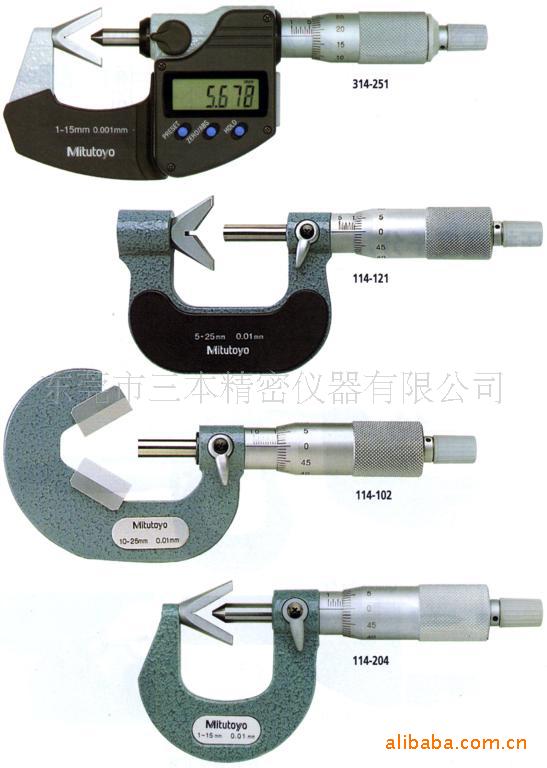

V 型测砧千分尺
314, 114 系列 — 3 沟和5 沟型
特点
1.测量凹槽个数为奇数的刀具 (如丝锥、铰刀和铣刀) 外径尺寸。
2.棘轮锁定装置可保持恒定测力。
3.带有中心线凹槽的 V 型测砧。适用于单针法测量丝锥的中径。
4.带有SPC 数据输出(314 系列)
技术参数
精度: 参见性能参数
(数显型不包括量化偏差)
分辨率*: 0.001mm 或 .00005"/0.001mm
分度值**: 0.01mm, .001" 或.0001"
平面度(轴面／砧面) : 0.6μm/1.3μm** (0.3μm/1.0μm)*
轴面: 硬质合金
显示*: 液晶显示
电池*: SR44 (1 个), 938882
电池寿命*: 正常使用情况下约为 8 个月
* 数显型 ** 普通型
数显型功能
调零、 数据保持、数据输出、自动电源开／关、预调、
英制／公制转换(英制／公制型)
警告: 低电压、 计算错误
数显型选件
05CZA662: 带有数据开关的SPC 电缆(1m)
05CZA663: 带有数据开关的SPC 电缆(2m
性能参数
公制型
测量范围 货号 精度 备注
1 - 15mm 314-251 ±4μm 带有凹槽
1 - 15mm 314-261 ±4μm —
10 - 25mm 314-252 ±4μm 带有凹槽
10 - 25mm 314-262 ±4μm —
25 - 40mm 314-253 ±5μm —
英制／公制型
测量范围 货号 精度 备注
.05 - .6" 314-351 ±.0002" 带有凹槽
.05 - .6" 314-361 ±.0002" —
.4" - 1" 314-352 ±.0002" 带有凹槽
.4" - 1" 314-362 ±.0002" —
1" - 1.6" 314-353 ±.00025" —
公制型 用于3沟型刀具头
测量范围 货号 精度 备注
1 - 15mm 114-101 ±4μm 带有凹槽
1 - 15mm 114-161 ±4μm —
10 - 25mm 114-102 ±4μm 带有凹槽
10 - 25mm 114-162 ±4μm —
2.3 - 25mm 114-204* ±4μm —
25 - 40mm 114-103 ±5μm —
40 - 55mm 114-104 ±6μm —
55 - 70mm 114-105 ±6μm —
70 - 85mm 114-106 ±7μm —
* 硬质合金头测砧
英制型 用于3沟型刀具头
测量范围 货号 精度 备注
.05 - .6" 114-163 ±.0002" —
.09" - 1" 114-202* ±.0002" —
1" - 1.6" 114-113 ±.00025" —
1.6" - 2.2" 114-114 ±.0003" —
* 硬质合金头测砧，.0001" 分度值
公制型 用于5沟型刀具头
测量范围 货号 精度 备注
5 - 25mm 114-121 ±4μm 带有凹槽
5 - 25mm 114-165 ±4μm
2.3 - 25mm 114-137* ±4μm
25 - 45mm 114-122 ±5μm
45 - 65mm 114-123 ±6μm
65 - 85mm 114-124 ±7μm
