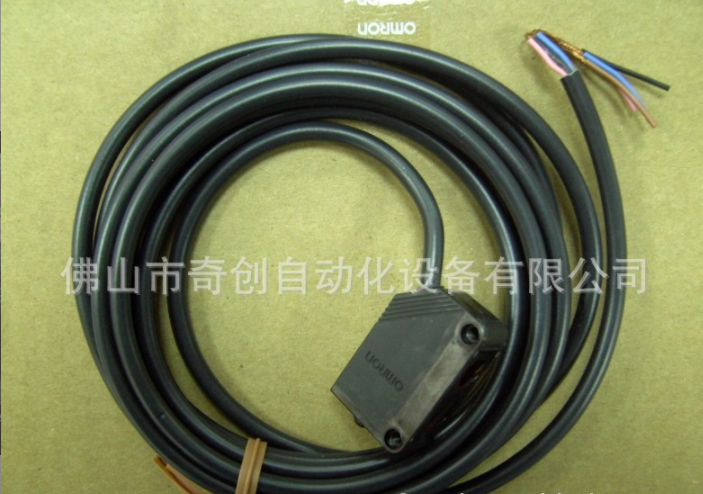

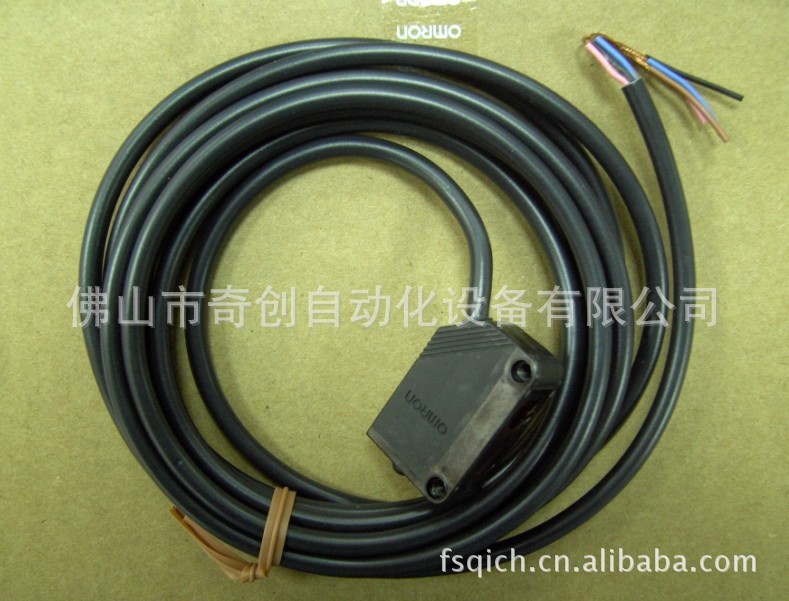

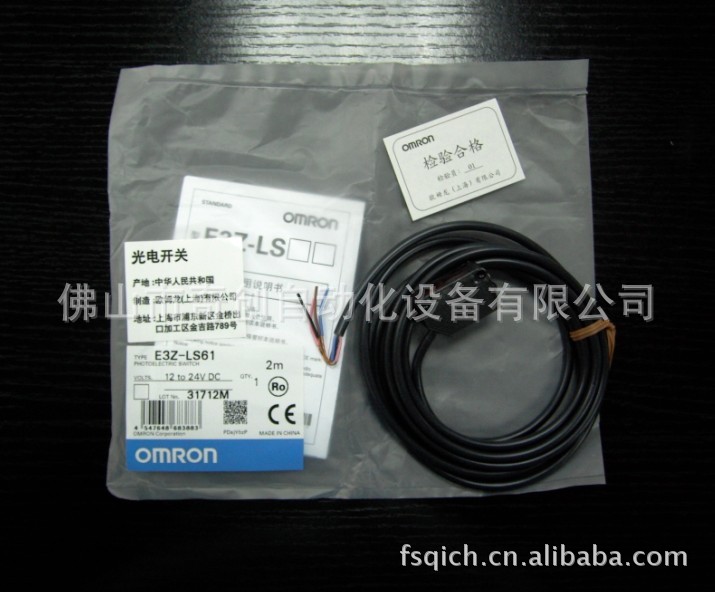

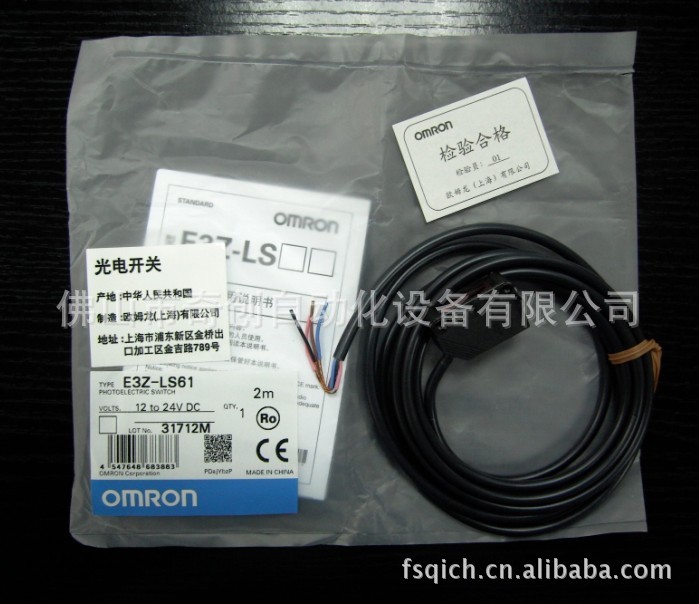

omron光电开关E3Z-LS61
距离设定型光电开关 | |
不受背景颜色的影响,有光泽的凸凹工 件也可以轻松检测 ■根据BGS/FGS转换方式,可以对应各种各样的检测 物体/背景的结合。 ■根据独特的的外界干扰光回避算法也能对抗变频荧 光灯。 ■差动距离也小,可以检测微小段差。 ■IP67保护构造,防止相互干扰功能,是符合EN规格标准。 |
额定值 / 性能
项目 型号 | 检测方式 | 距离设定型 | |||
NPN输出 | E3Z-LS61 | E3Z-LS66 | E3Z-LS63 | E3Z-LS68 | |
PNP输出 | E3Z-LS81 | E3Z-LS86 | E3Z-LS83 | E3Z-LS88 | |
检测范围 | BGS | 20mm~设定距离(白底纸,黑纸100×100mm) | 2mm~设定距离(80mm以下) | ||
FGS | 设定距离~200mm以上 白底纸100×100mm) 设定 距离~160mm以上(黑纸100× 100mm) |
— | |||
设定范围 | 40~200mm (白底纸100× 100mm) 40~160mm (黑纸 100×100mm) |
20~80mm (白底纸100×100mm) | |||
差动 | 设定距离的10%以下 (→参照 154页「差动距离—特性」) |
设定距离的2%以下 | |||
反射率特性 | (黑白误差) 设定距离的10%以下 | 设定距离的5%以下 | |||
光源(发光波长) | 红色发光二极管(680nm) | 红色发光二极管(650nm) | |||
电源电压 | DC12~24V±10% 脉动(p-p) 10%以下 | ||||
消费电流 | 30mA以下 | ||||
控制输出 | 负载电源电压DC26.4V以下,负载电流100mA以下(残留电压1V以下) 集电极开路输出(NPN/PNP输出根据形式而不同) 入光时ON/遮蔽光时ON 开关转换式 |
||||
BGS/FGS转换输入 | BGS功能:开放或连接在GND FGS功能:Vcc连接 | BGS功能:开放或连接在GND | |||
保护电路 | 电源反向连接保护、输出短路保护、防止相互干扰功能 | ||||
应答时间 | 动作·回复:各1ms以下 | ||||
距离设定 | 5次循环、按钮 | ||||
使用环境照明度 | 受光面照明度白炽灯:3,000lx以下、太阳光:10,000lx以下 | ||||
周围温度 | 动作时: -25~+55℃、保存时:-40~+70℃ (不结冰·结露) | ||||
周围湿度 | 动作时:35~85%RH、保存时:35~95%RH (不结露) | ||||
绝缘电阻 | 20MΩ以上(DC500V兆欧表) | ||||
耐压 | AC1,000V 50/60Hz 1min | ||||
振动(耐久) | 10~55Hz 复振幅1.5mm X、Y、Z各方向 2h | ||||
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 | ||||
保护结构 | IEC规格 IP67 | ||||
连接方式 | 拉线型(标 准电线长2m/0.5m) |
M8连接型 | 拉线型(标准 电线长2m/0.5m) |
M8连接型 | |
显示灯 | 动作显示灯(橙色)稳定显示灯(绿色) | ||||
质量(捆包状态) | 约65g(拉线2m型) | 约20g | 动作显示灯(橙色) 稳定显示灯(绿色) | 约20g | |
材质 | 外壳 | 聚对苯二甲酸丁二醇酯 | |||
透镜部 | 变质甲基丙烯树脂 | ||||
附属品 | 使用说明书 注:金属安装配件为另售 |
