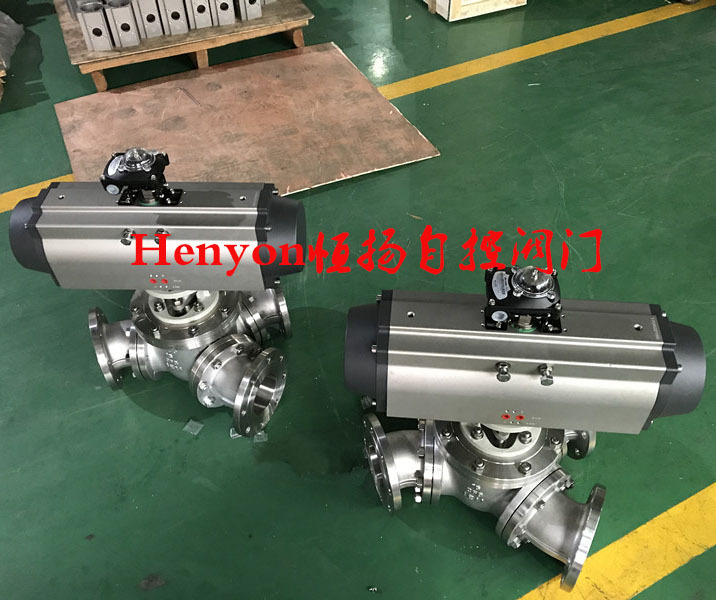

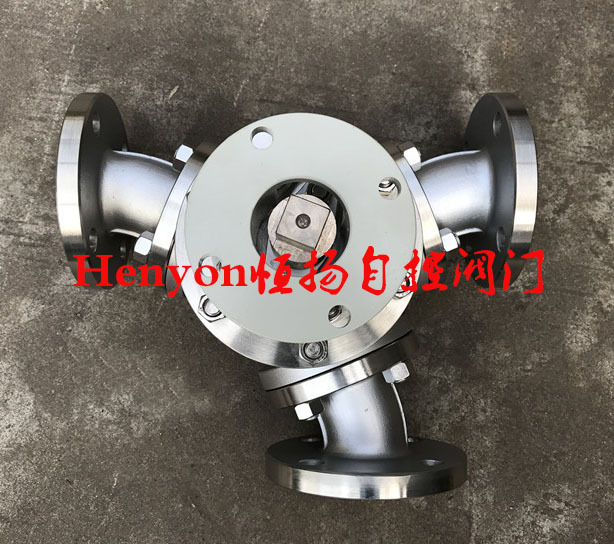

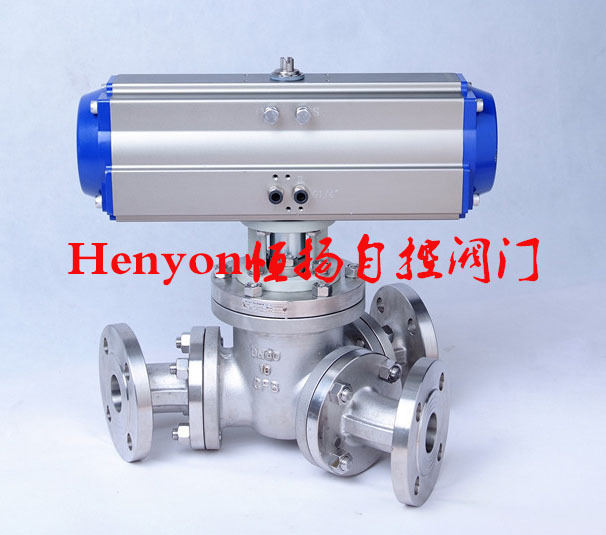

气动三通球阀 Q642F气动三通球阀 135度角斜角 Y型三通球阀阀门
技术参数 | 阀体参数 | |
气缸形式 双作用、单作用 | 公称压力 PN16、PN25、PN40 | |
环境温度 -20℃~+80℃ | 连接方式 内螺纹(特选:卡箍、对焊、承插焊) | |
气源压力 双作用4~8bar,单作用5~8bar | 阀体材质 SS304、SS316、SS316L | |
球芯材质 SS304、SS316、SS316L | ||
功能选项 | 密封材料 PTFE、PPL(特选:石墨、金属硬密封) | |
防 爆 型 防爆等级:dIIBT4 | 工作温度 | C3:-30℃~150℃ |
信号反馈 X1机械无源信号,X2有源信号 | C6:-30℃~250℃ | |
手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7:-30℃~350℃ | |
调 节 型 输入4-20mA信号,实现球阀调节功能 | ||
标准规范 | 附件选项 | |
设计依据 GB标准、ANSI标准 | 回 讯 器 也叫限位开关,远程反馈开关信号 | |
法兰连接尺寸 GB/9113、JB/T79、ANSI B16.5 | 电 磁 阀 双作用选两位五通,单作用选两位三通 | |
螺纹标准 GB9113、GB9115 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
检测与实验 JB/T9092、API598、API598 | 手轮机构 转动手轮机构,可实现手动开、关阀 | |
设计标准 GB/12237、ANSI B16.34 | 电器定位器 输入4-20mA信号,实现球阀调节功能 | |
结构长度 GB/T15188.3 | 备 注 气缸参数请另参考所选配的气动执行器资料 |
备注: | |
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。 | |
执行器型号***/***分别是气动执行器双作用式/单作用式(弹簧复位)。 | |
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同,相关尺寸随之变化。 | |
以上执行器配置及数据均采用软密封(F、N、P)阀门,硬密封阀门的配置及数据请咨询本公司。 |
