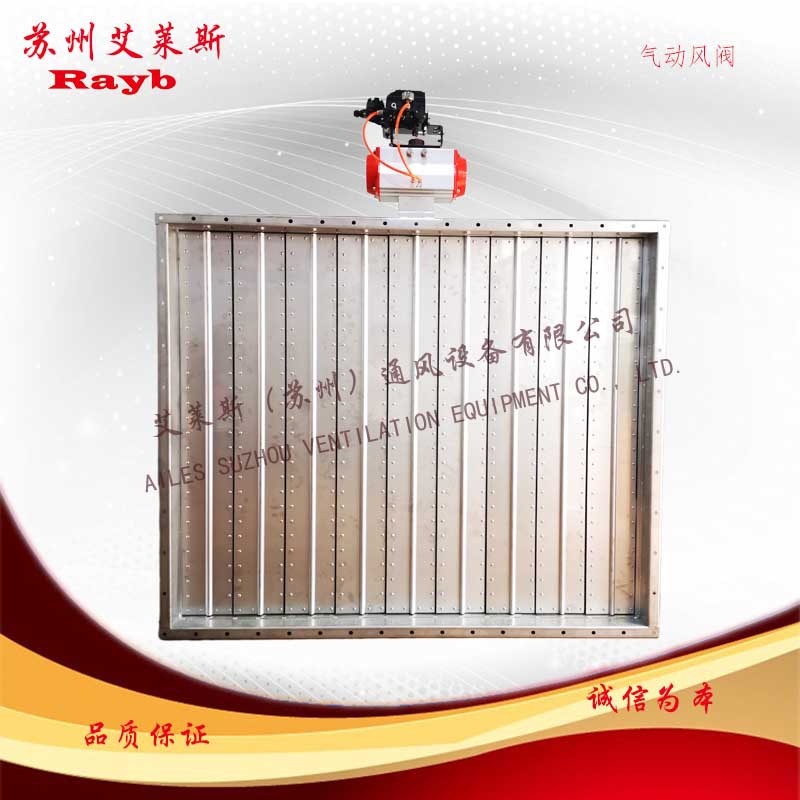

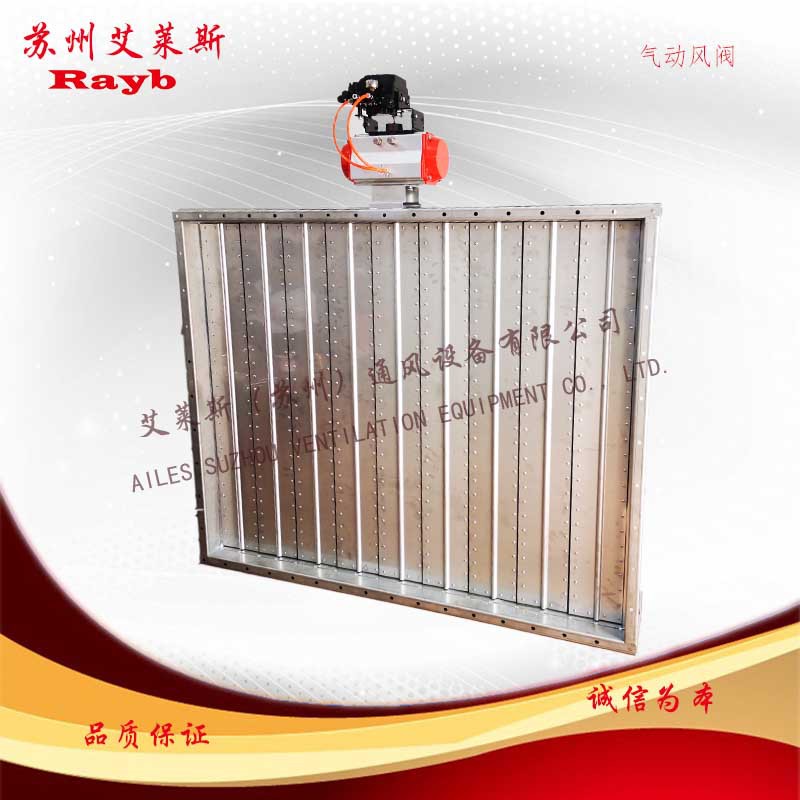

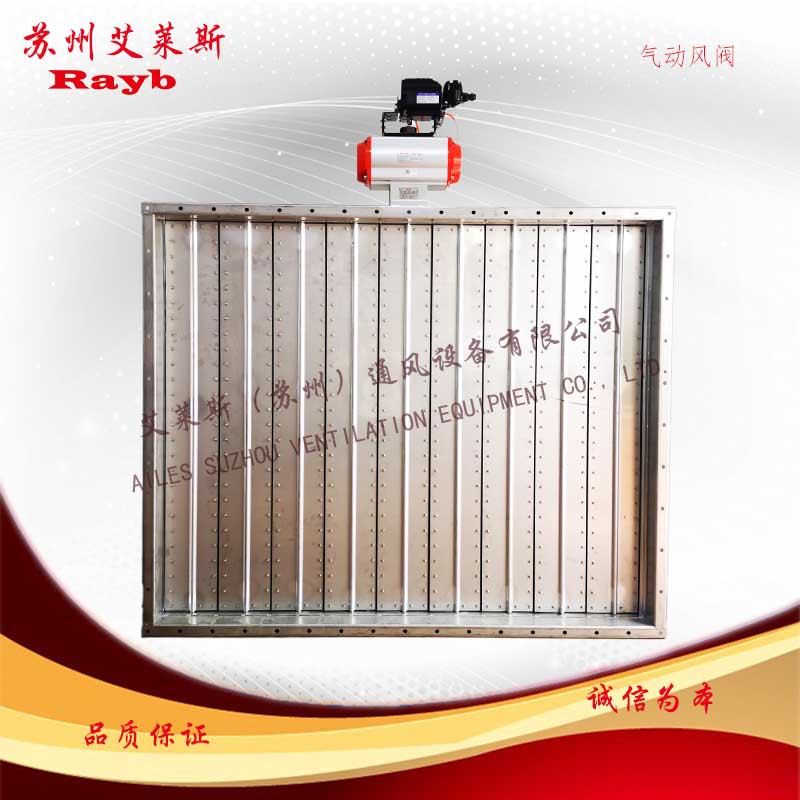

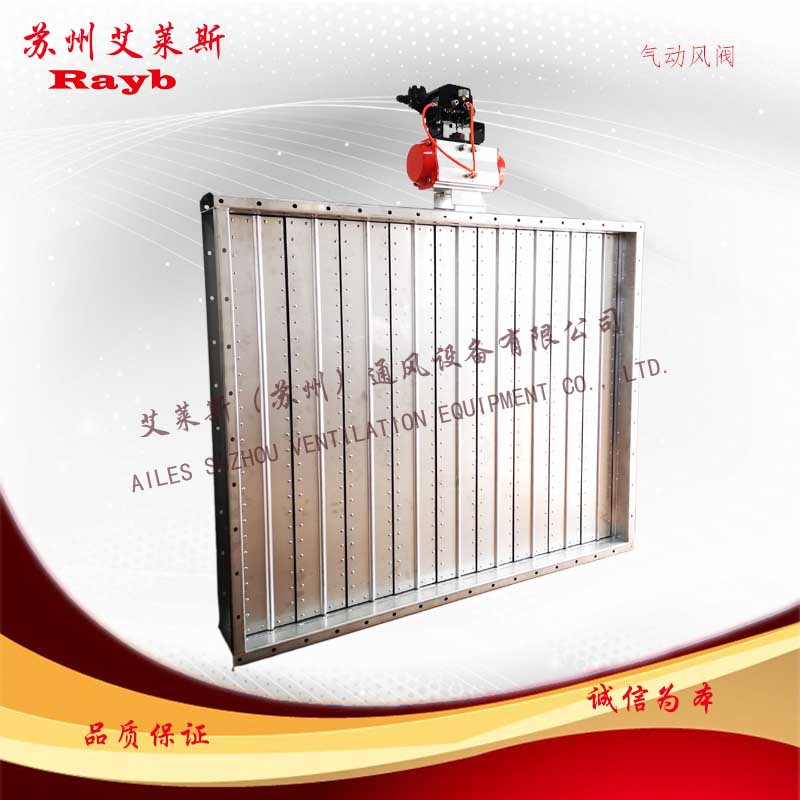

RAYB气动不锈钢风阀
技术参数
气缸选配：RAYB
气缸形式：双作用单作用（弹簧复位式）
环境温度： -20℃-+80℃
气源压力：双作用4～8bar、单作用5～8bar
该气动执行器外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合最新国际标准技术规范，满足现在和未来的需求。
①齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
②挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟隆涂层），使用寿命更长，摩擦系数低。
③一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
④组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而安全的安装或增减弹簧数量。
⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
⑥多功能位置指示器，现场可视化指示，符合VID/VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器（倍加福、图尔克）。
⑦气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。
⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑,使其低摩擦、长寿命。
⑨所有的紧固件均采用不锈钢材料，长期抗腐蚀。
⑩连接部分符合全新国际标准规范ISO5211，DIN3337（F03-F25）使产安装具有互换性、通用性。
风阀，即风量调节阀，是工业厂房、民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件，一般用在空调，通风系统管道中，用来调节支管的风量，也可用于新风与回风的混合调节。
★风量调节阀参数
公称通径：500*600
工作温度：-10℃~55℃
相对湿度：95%
流量特性：等百分比
有效通风面积：≥80%
最大工作静压：5000Pa
流入速度：20M/S
全程工作时间：35s~45s
全开状态阻力系数：≤1
泄漏率：风阀两侧静压1000pa，
且风速为10M/S时，
空气泄漏率为≤0.5%
噪音：≤45dB（A）
材质：碳钢/镀锌钢板/铝合金/不锈钢
驱动方式：手动、气动、电动可供选择

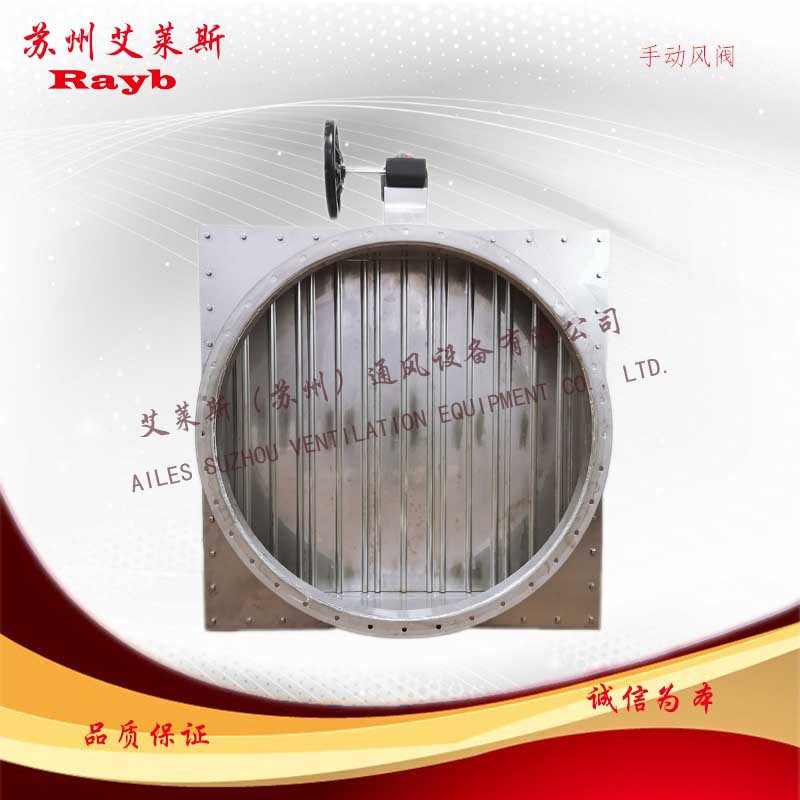

说明：与风管连接，调节风量大小，操控方便，手动风量调节。
★风量调节阀的特点
（1）接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
（2）在通风、空气调节、空气净化系统中作为调节阀。
（3）通过试验测定，风量调节阀的气密性好，其相对漏风量在5％左右，调节性能好。
（4）防腐性能强，使用寿命长
★风量调节阀结构特征
风量调节阀阀体构架用2毫米镀锌板冷轧成型后,以二氧化碳气体保护焊接或由普通Q235板加工焊接而成；叶片用1毫米镀锌板冷轧为瓦楞形，两片合成点焊插方轴，或2毫米G235钢板冷 压成形，单片冲孔插方轴或焊圆轴。
★风量调节阀适用范围
广泛用于工矿、民用建筑暖通空调系统，对空气流量进行精确调节，是实现各种环境下控制通风模式的关键设备之一。
