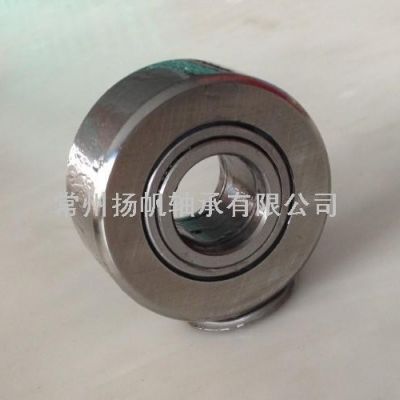

MCYRD公制軸承 |
MCYRD |
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

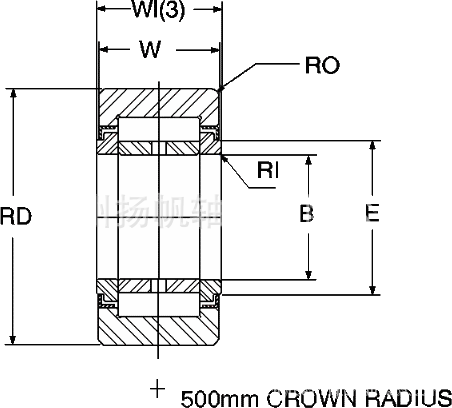

| (1)標準型軸承滾輪外圈為圓弧形，如欲選用滾輪外圈為圓柱形時，須在後面加綴"X"。 <例>MCYRD-15-X (2)軸承的轉速極限因受負荷、潤滑方式，溫度和其它因素所影響，故很難精確的估算。本表所列數據是軸承 在輕負荷且有充分潤滑下，僅供參考用。如是滑脂潤滑則需時常添加滑脂。欲使軸承運轉時接近轉速極限 ，應事先預作軸承實際的轉速試驗。 (3)正向夾緊超過端蓋時需於安裝後再行確認端蓋是否能適當運轉。 (4)滾輪外圈公差表如下： |
| 圓柱形外圈滾輪直徑，"RD" | 圓弧形外圈滾輪直徑。"RD" | |||||||
| RD(NOM) | 公差 | RD(NOM) | 公差 | |||||
| 超過 | 包含 | 最大 | 最小 | 超過 | 包含 | 最大 | 最小 | |
| mm | mm | mm | mm | mm | mm | mm | mm | |
| 6 | 18 | 0 | -0.008 | 6 | 120 | 0 | -0.050 | |
| 18 | 30 | 0 | -0.009 | |||||
| 30 | 50 | 0 | -0.011 | |||||
| 50 | 80 | 0 | -0.013 | |||||
| 80 | 120 | 0 | -0.015 | |||||
公制轴承
系列MCYR无密封圈，无保持器密珠型
系列MCYR-S有密封圈，无保持器密珠型
系列MCYRR无密封圈，有保持器型
系列MCYRR-S有密封圈， 有保持器型
常州扬帆轴承有限公司是一家专业生产滚针轴承，滚轮轴承的厂家，生产的十几种系列的轴承，可为用户提供不同系列产品的配套服务。其中STO、NA22...2RS系列产品在油润滑时可用于高速运转。NATR系列支撑滚轮特别适用于重载和中速。NATV、NUTR、KRV、NUKR系列满装滚动体产品可在低速下承受较重载荷。我司生产的滚轮轴承广泛用于机床、冶金机械、纺织机械、印刷机械等机械设备和加工流水线。
CZB CZB CZB CZB McCZB
保持器型 無保持器
密珠型 保持器型 無保持器
密珠型 保持器型 無保持器
密珠型
NATR -5 NATV- 5 NART- 5R NART- 5VR MCYRR- 5 MCYR-5
NATR- 6 NATV- 6 NART- 6R NART- 6VR MCYRR- 6 MCYR-6
NATR- 8 NATV- 8 NART- 8R NART- 8VR MCYRR- 8 MCYR-8
NATR-10 NATV-10 NART-10R NART-10VR MCYRR-10 MCYR-10
NATR-12 NATV-12 NART-12R NART-12VR MCYRR-12 MCYR-12
NATR-15 NATV-15 NART-15R NART-15VR MCYRR-15 MCYR-15
NATR-17 NATV-17 NART-17R NART-17VR MCYRR-17 MCYR-17
NATR-20 NATV-20 NART-20R NART-20VR MCYRR-20 MCYR-20
NATR-25 NATV-25 NART-25R NART-25VR MCYRR-25 MCYR-25
NATR-30 NATV-30 NATR-30R NART-30VR MCYRR-30 MCYR-30
NATR-35 NATV-35 NART-35R NART-35VR MCYRR-35 MCYR-35
NATR-40 NATV-40 NART-40R NART-40VR MCYRR-40 MCYR-40
NATR-45 ——— NART-45R NART-45VR MCYRR-45 MCYR-45
NATR-50 NATV-50 NART-50R NART-50VR MCYRR-50 MCYR-50
CZB CZB CZB CZB McCZB
保持器型 無保持器
密珠型 保持器型 無保持器
密珠型 保持器型 無保持器
密珠型
———— ———— CF5 ———— MCFR-13
KR-16 KRV-16 CF6R CF6VR MCFR-16 MCF-16
KR-19 KRV-19 CF8R CF8VR MCFR-19 MCF-19
KR-22 KRV-22 ———— ———— MCFR-22 MCF-22
———— ———— CF10R CF10VR MCFR-22A MCF-22A
KR-26 KRV-26 ———— ———— MCFR-26 MCF-26
———— ———— CF10-1R CF10-1VR MCFR-26A MCF-26A
KR-30 KRV-30 CF12R VF12VR MCFR-30 MCF-30
KR-32 KRV-32 CF12-1R CF12-1VR MCFR-32 MCF-32
KR-35 KRV-35 CF16R CF16VR MCFR-35 MCF-35
KR-40 KRV-40 ———— ———— MCFR-40 MCF-40
———— ———— CF18R CF18VR MCFR-40A MCF-40A
KR-47 KRV-47 ———— ———— MCFR-47 MCF-47
———— ———— CF20-1R CF20-1VR MCFR-47A MCF-47A
KR-52 KRV-52 ———— ———— MCFR-52 MCF-52
———— ———— CF20R CF20VR MCFR-52A MCF-52A
KR-62 KRV-62 ———— ———— MCFR-62 MCF-62
———— ———— CF24R CF24VR MCFR-62A MCF-62A
KR-72 KRV-72 ———— ———— MCFR-72 MCF-72
———— ———— CF24-1R CF24-1VR MCFR-72A MCF-72A
KR-80 KRV-80 CF30R CF30VR MCFR-80 MCF-80
KR-85 ———— CF30-1R CF30-1VR MCFR-85 MCF-85
KR-90 KRV-90 CF30-2R CF30-2VR MCFR-90 MCF-90
重負荷凸輪從動軸承 重負荷滾子從動軸承
McCZB CZB FAG CZB McCZB CZB FAG CZB
MCFD-35 NUKR-35 MCYRD-15 NUTR-15 NUTR-202
MCFD-40 NUKR-40 MCYRD-17 NUTR-17 NUTR-203
MCFD-47 NUKR-47 MCYRD-20 NUTR-20 NUTR-204
MCFD-52 NUKR-52 MCYRD-25 NUTR-25 NUTR-205
MCFD-62 NUKR-62 MCYRD-30 NUTR-30 NUTR-206
MCFD-72 NUKR-72 MCYRD-35 NUTR-35 NUTR-207
MCFD-80 NUKR-80 MCYRD-40 NUTR-40 NUTR-208
MCFD-90 NUKR-90 MCYRD-45 NUTR-45 NUTR-209
MCYRD-50 NUTR-50 NUTR-210
