一：电磁阀安装说明：
１ 、 安装前先冲洗管道 , 将杂质冲洗干净。
2 、若是水塔供水，请选择与水压相适配电磁阀。以免电磁阀不能上水或流量过小。
3 、 检查电磁阀标识电压是否与控制电源输出电压一致，检查过滤网是否完整 、 阀体各部位是否无破损．水流方向与电磁阀箭头标识方向一致。
4 、电磁阀应安装在室内易维修及避免造成其它连带损失的区域，注意防冻 、 防晒，以防阀体冻裂老化，缩短使用寿命．安装时线圈朝上。
5 、 禁止用扳手等工具作用于线圈及塑料部位，电磁阀两端接口管道应保持在同一直线上，切勿两接口上下错位时强行安装，以保证电磁阀在安装时不受损坏，应保证安装好的电磁阀不受管道错位扭力作用。
6 、 安装好后，通电检测。
7 、 出现电磁阀不良品，用不干胶贴好故障标签，并标明地点 、 时间 、 故障现象 、 处理人等要素，以便厂家品质甄别及改善．
8 、如出现非正常安装、使用所造成故障及损失、不属于厂家三包范围。
二、电磁阀参数：
|

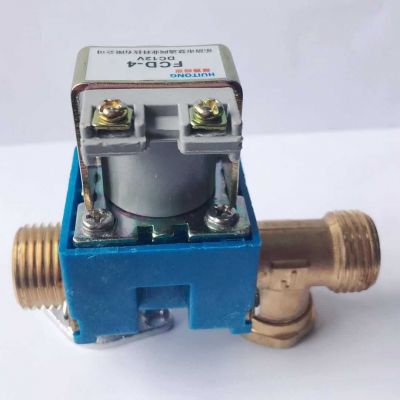

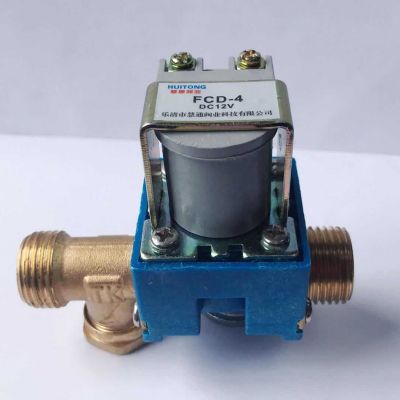

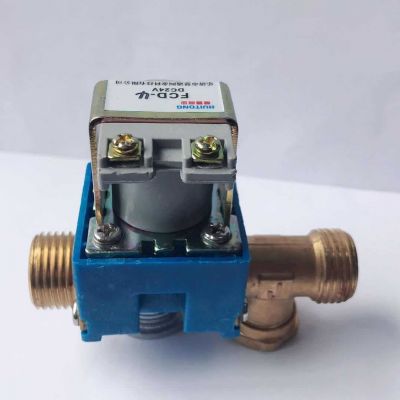

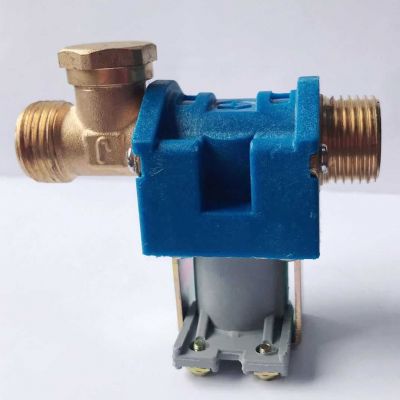

产品型号 |
FCD-4（无压） |
|
动作方式 |
先导式 |
|
型式 |
常闭式 |
|
工作压力 |
无压阀0.003 MPa-0.5 MPa |
|
连接方式 |
4分外牙 |
|
适用介质 |
水 |
|
阀体材质 |
塑料阀体、铜接头 |
|
介质温度 |
0-60 |
|
环境温度 |
0-40 |
|
额定电压 |
DC12V |
|
电源范围 |
-10% +10% |
|
绝缘电阻 |
DC500V兆欧表历时1min后绝缘电阻应100M |
|
水密性能 |
静水压0.02Mpa，泄漏量0.1mL/min 静水压0.03 0.8Mpa，泄漏量0mL/min |
|
耐水压 |
静水压1.2MPa，历时5min，无破裂、变形、外部漏； |
|
可靠性 |
0.01 0.02MPa，通、断各10s持续1h，单向止回阀不直通，无卡死等； |
|
流量特性 |
压力0.02Mpa流量3L/min压力0.1Mpa流量8L/min |
|
层间绝缘 |
高压脉冲2s后应正常； |
|
连续通电 |
通电12h，不通水，阀体不变形，线圈不烧坏 |
|
耐电压 |
导电部分与外露非带电金属部分之间应能承受,AC1500V，50Hz，历时1min无闪络，不击穿；AC1800V，50Hz，历时1s，无闪络，不击穿； |
|
止回功能 |
内置止回 |
|
过滤功能 |
外置过滤网 |
|
线圈与阀体的角度 |
180° |
|
电源连接方式 |
螺丝固定接线式 |
