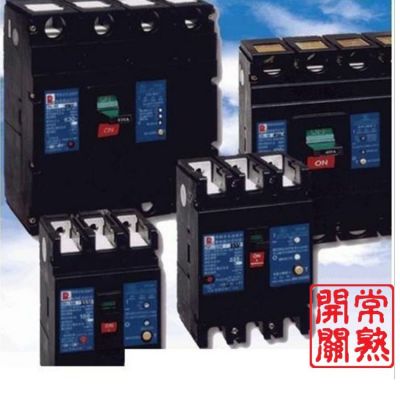

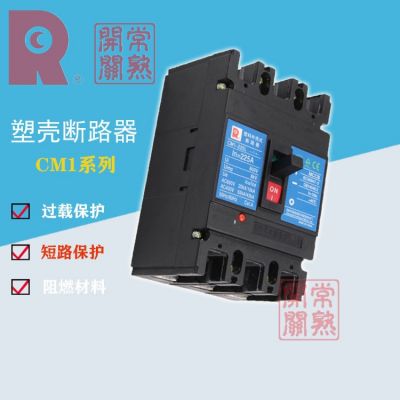

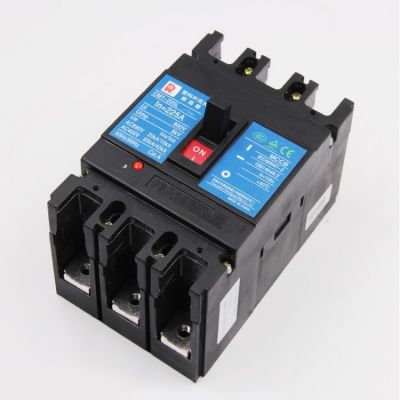

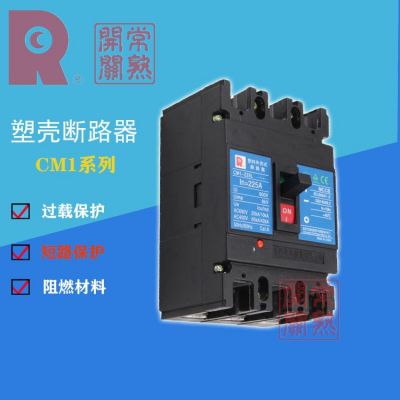

CM1系列塑料外壳式断路器其额定绝缘电压为800V(CM1-63为500V)，适用于交流50HZ，额定工作电压690V及以下(CM1-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)四类。断路器可垂直安装，亦可水平安装。该断路器具有体积孝高分断、短飞弧(部分规格为零飞弧)、带隔离、抗震动等特点，并通过了核工业条件(1E级)试验和船舶条件的试验，是国产产品中唯一能用于核工业基地的产品，更是陆地及船舶使用的理想产品。
执行标准:
产品符合IEC60947-2(1995)、GB14048.2《低压断路器》标准。
使用条件:
海拔不超过2000m；最大倾斜度为22.5°；
周围介质温度不高于+40°C(对船用产品为+45°C)和不低于-5°C；
能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
在受到船舶正常振动时能可靠工作；在受到地震情况下（4g）能可靠工作；
在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
在没有雨雪侵袭的地方。
主要技术参数
|
壳架电流Inm （A） |
63 |
100 |
|||||||||
|
型 号 |
CM1-63L |
CM1-63M |
CM1-63 |
CM1-100 |
CM1-100C |
CMI-100L |
CM1-100M |
CM1-100 |
CM1-100H |
||
|
极 数 |
3 |
3 |
4 |
2 |
3 |
3 |
3 |
4 |
3 |
||
|
额定电流In (A) |
(6),10,16,20,25,32,40,50,63 |
(10),16,20,25,32,40,50,63,80,100 |
|||||||||
|
额定绝缘电压Ui （V） |
AC800 |
AC800 |
|||||||||
|
额定冲击耐受电压Uimp （V） |
8000 |
8000 |
|||||||||
|
额定工作电压Ue （V） |
AC400 |
DC250 AC400 |
AC400 |
AC400 AC690 |
AC400 |
||||||
|
飞弧距离 （㎜） |
0 |
≯50 |
0（≯50）* |
||||||||
|
额定极限短路分断能力Icu(kA) |
AC690V |
|
|
|
|
20 |
|
|
|||
|
AC400V |
25 |
50 |
50 |
25 |
35 |
50 |
85 |
||||
|
DC250V |
|
|
20 |
|
|
|
|
||||
|
额定运行短路分断能力Ics(kA) |
AC690V |
|
|
|
|
|
10 |
|
|
||
|
AC400V |
18 |
35 |
35 |
18 |
22 |
35 |
50 |
||||
|
DC250V |
|
|
15 |
|
|
|
|
||||
|
操作性能 （次） |
电气寿命 |
8000 |
|||||||||
|
机械 寿命 |
免维护 |
20000 |
|||||||||
|
有维护 |
40000 |
||||||||||
|
外形尺寸 |
宽 （㎜） |
78 |
78 |
103 |
65 |
92 |
92 |
92 |
122 |
92 |
|
|
长 （㎜） |
135 |
135 |
150 |
150 |
150 |
150 |
|||||
|
高 （㎜） |
73.5 |
81.5 |
86 |
68 |
68 |
86 |
|||||
|
*CM1-100飞弧距离分“0”飞弧与50㎜两种，四极断路器及690V规格无“0”飞弧。 |
|||||||||||
|
壳架电流Inm （A） |
250 |
|||||||
|
型 号 |
CM1-250L |
CM1-250M |
CM1-250 |
CM1-250H |
||||
|
|
3 |
3 |
4 |
3 |
||||
|
额定电流In (A) |
180,200,225，250 |
|||||||
|
额定绝缘电压Ui （V） |
AC800 |
|||||||
|
额定冲击耐受电压Uimp （V） |
8000 |
|||||||
|
额定工作电压Ue （V） |
AC400V |
AC400V AC690V |
AC400V |
|||||
|
飞弧距离 （㎜） |
≯ 100 |
|
||||||
|
额定极限短路分断能力Icu(kA) |
AC690V |
|
20 |
|
||||
|
AC400V |
50 |
65 |
100 |
|||||
|
额定运行短路分断能力Ics(kA) |
AC690V |
|
10 |
|
|
|||
|
AC400V |
35 |
42 |
65 |
|||||
|
操作性能（次） |
电气寿命 |
8000 |
|
|||||
|
机械寿命 |
免维护 |
20000 |
|
|||||
|
有维护 |
40000 |
|
||||||
|
外形尺寸 |
宽 （㎜） |
107 |
107 |
142 |
107 |
|||
|
长 （㎜） |
165 |
|||||||
|
高 （㎜） |
103 |
|||||||
